Kuuma ilma smd bga muokkaus asema

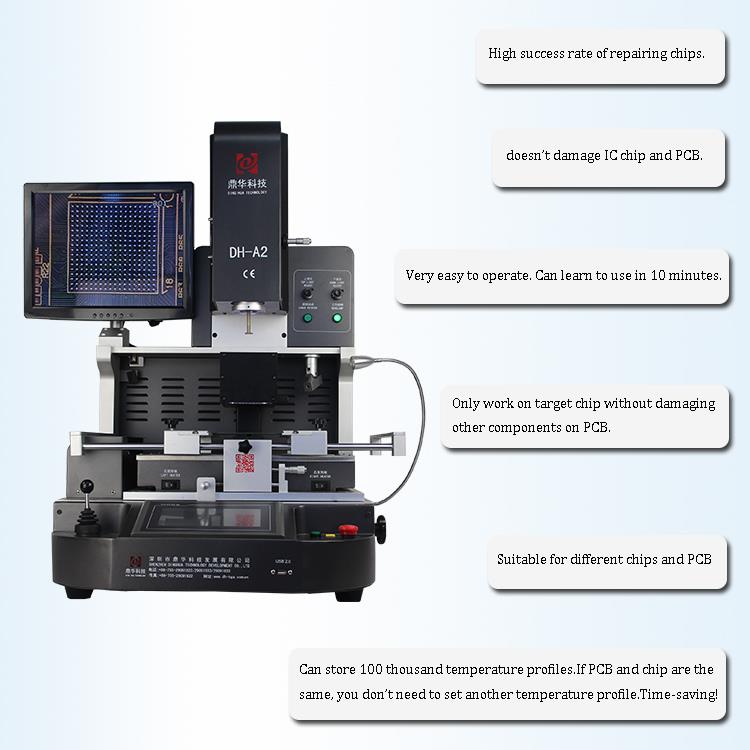

DH-A2 Hot air smd bga -rework station



1.DH-A2 BGA -muokkausaseman käyttö



1.BGA-komponenttien korjaus: DH-A2 BGA Rework Station on erityisesti suunniteltu korjaamaan vaurioituneet tai vialliset BGA-komponentit

piirilevyt. Se voi poistaa ja vaihtaa BGA-sirut nopeasti ja tarkasti varmistaen, että piirilevy palautetaan alkuperäiseen

toimiva kunto.



2. BGA-palautus: Reballing on prosessi, jossa BGA-sirun juotospallot vaihdetaan. DH-A2 BGA Rework Station voi tehokkaasti

poista vanhat juotospallot ja kiinnitä uudet. Varmista, että BGA-siru on kiinnitetty tiukasti piirilevyyn ja että

ei yhteysongelmia.



3. Mikrojuotto: DH-A2 BGA Rework Station soveltuu myös pienten komponenttien mikrojuottamiseen piirilevyillä. Se jaksaa

Pienet komponentit, kuten vastukset, kondensaattorit ja diodit, helposti, mikä tekee siitä monipuolisen työkalun monimutkaisiin työstöihin.



4. Prototyyppien kehitys: DH-A2 BGA Rework Station on tärkeä työkalu prototyyppien kehittämiseen elektroniikkateollisuudessa.

Se voi poistaa ja vaihtaa prototyyppilevyjen komponentteja nopeasti ja tarkasti, jolloin insinöörit voivat testata erilaisia ​​malleja ja

kokoonpanoissa ilman kallista ja aikaa vievää piirilevyjen valmistusta.



Yhteenvetona voidaan todeta, että DH-A2 BGA Rework Station on olennainen työkalu piirilevyjen BGA-komponenttien korjaamiseen ja uusimiseen.

Tarkkuutensa, nopeudensa ja monipuolisuutensa ansiosta sitä käytetään laajalti eri teollisuudenaloilla, mikä tekee siitä välttämättömän työkalun elektroniikkainsinööreille

ja teknikot.

2. DH-A2 Hot air smd bga -rework-aseman tuoteominaisuudet



• Automaattinen juotoksen purku, asennus ja juottaminen.

• Suuri tilavuus (250 l/min), matala paine (0,22 kg/cm2) ja matala lämpötila (220 astetta) takaavat täysin

BGA-sirut sähköä ja erinomainen juotoslaatu.

•Hiljaisen ja matalapaineisen ilmapuhaltimen käyttö mahdollistaa hiljaisen tuulettimen säätelyn, ilmavirtaa voidaan säätää

säädetty maksimissaan 250 l/min.

•Kuumailman monireikäinen pyöreä keskituki on erityisen hyödyllinen suurikokoisille piirilevyille ja piirilevyn keskellä sijaitseville BGA-levyille. Välttää

kylmäjuotto ja IC-pudotustilanne.

• Alemman kuumailmalämmittimen lämpötilaprofiili voi nousta jopa 300 asteeseen, mikä on kriittinen isokokoiselle emolevylle. sillä välin

ylempi lämmitin voidaan asettaa synkronoituksi tai itsenäiseksi työksi.



3. Hot air smd bga -muokkausaseman määrittely

Tehoa	5300W
Ylälämmitin	Kuuma ilma 1200W
Bollom lämmitin	Kuuma ilma 1200W, infrapuna 2700W
Virtalähde	AC220V% c2% b1 10% 25 50% 2f60Hz
Ulottuvuus	L530*L670*K790 mm
Positilointi	V-urainen piirilevytuki ja ulkoisella yleiskiinnikkeellä
Lämpötilan säätö	K-tyypin termopari. suljetun silmukan ohjaus. itsenäinen lämmitys
Lämpötilan tarkkuus	±2 astetta
PCB koko	Max 450*490 mm, min 22*22 mm
Työpöydän hienosäätö	±15 mm eteen/taakse, ±15 mm oikealle/vasemmalle
BGAchip	80*80-1*1 mm
Pienin lastuväli	0.15 mm
Lämpötila-anturi	1 (vapaaehtoinen)
Nettopaino	70kg

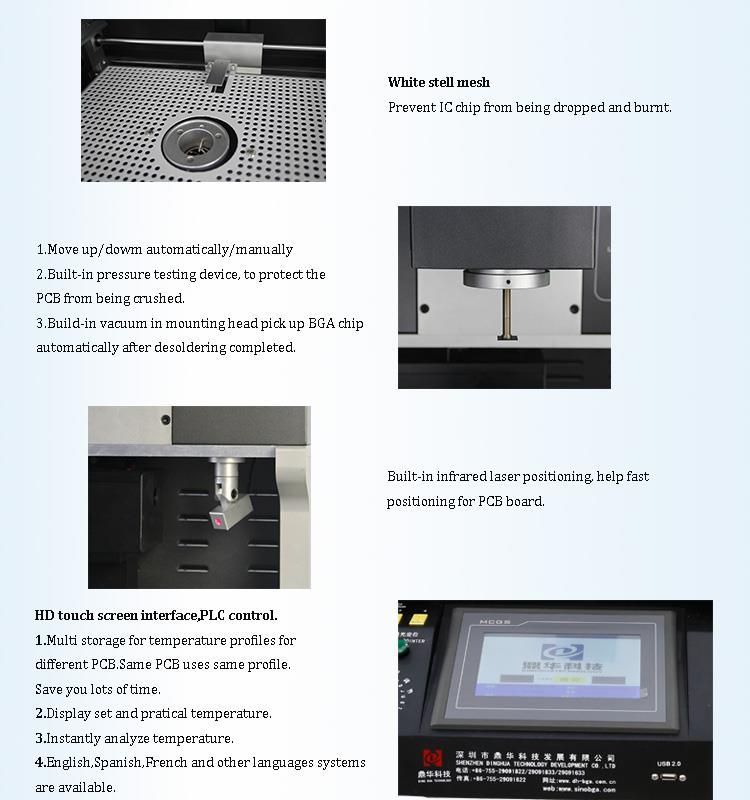

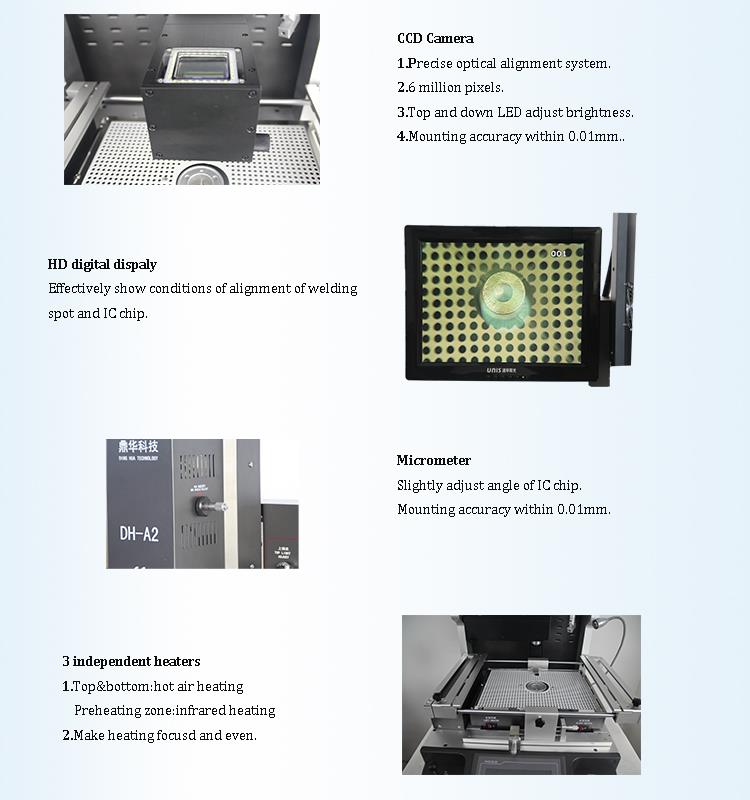

4. Yksityiskohdat DH-A2 Hot air smd bga -rework-asemasta

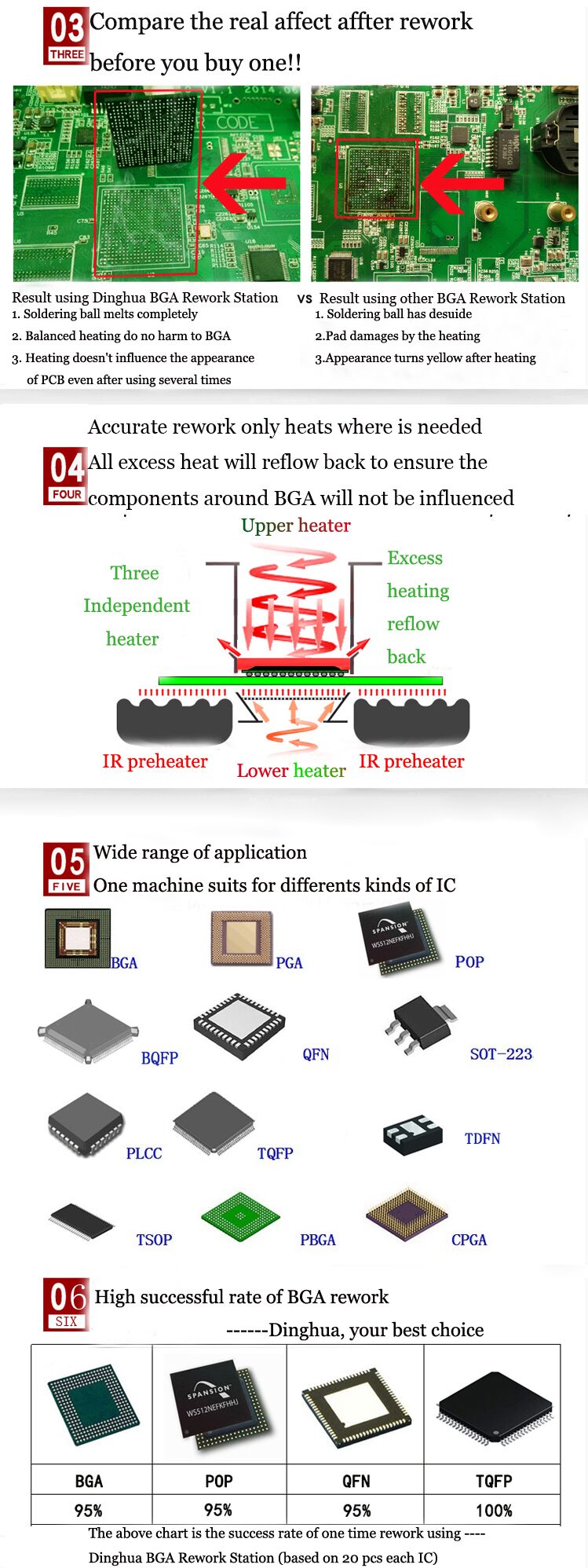

5. Miksi valita DH-A2 BGA -rework-asemamme?



6. DH-A2 BGA Rework Stationin todistus

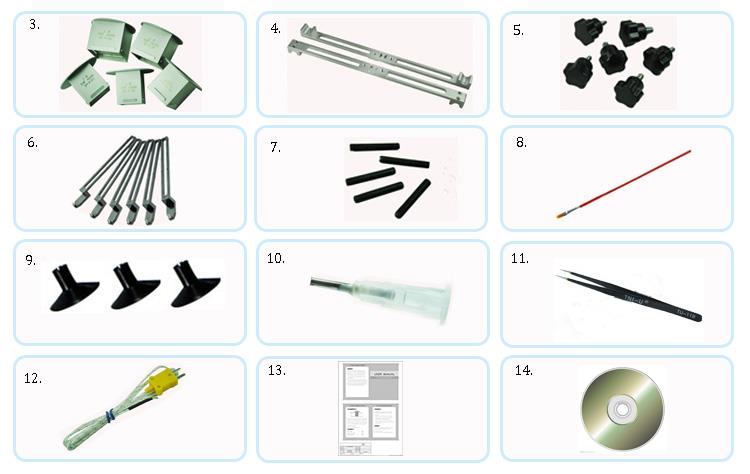

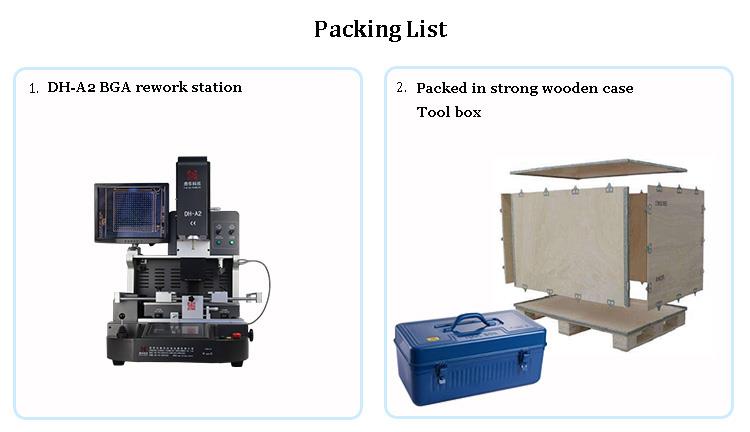

7. DH-A2 BGA Rework Stationin pakkaus ja lähetys

8. Liittyvät tiedotDH-A2 Hot air smd bga -rework station



A) muutama kysymys, jotka saatamme huomata:

Valitse sopiva ilmasuutin, osoita ilmasuutin poistettavaa BGA-sirua kohti, aseta lämpötilan pää

mittauskaapeli BGA-rework-aseman lämpötilan mittausliitäntään ja aseta lämpötila

mittauspää BGA-sirun alaosassa. Aseta lämpötilakäyrä seuraavan taulukon mukaan ja tallenna se

seuraavaa käyttöä varten.



2. Käynnistä BGA-rework-asema. Jonkin ajan kuluttua kosketa sirua pinseteillä keskeytyksettä. Tässä sinä

täytyy olla varovainen, ettet kosketa sitä liian lujasti. Kun pinsetit koskettavat sirua ja voivat liikkua hieman, sulamispiste

siru on saavutettu. Tällä hetkellä voit mitata lämpötilan, muokata lämpötilakäyrää ja tallentaa sen.



3. Kun tiedämme sirun sulamispisteen, tämä lämpötila voidaan asettaa juottamisen maksimilämpötilaksi,

ja aika on yleensä noin 20 sekuntia laitteelle. Tämä on menetelmä tunnistaa sirun lämpötila

se on lyijytöntä tai lyijytöntä. Yleensä BGA:n pintalämpötila asetetaan korkeimpaan lämpötilaan, kun todellinen lämpötila on

lyijy saavuttaa 183 astetta. Kun lyijyttömän todellinen lämpötila saavuttaa 217 astetta, BGA Pintalämpötila asetetaan

maksimilämpötilaan.



B) Esilämmitys vakiolämpötilaan:

1. Esilämmitys

Lämpötilan esilämmitys- ja lämmitysosan päätehtävä on poistaa kosteus piirilevyltä, estää rakkuloiden muodostuminen,

ja esilämmitä koko piirilevy lämpövaurioiden estämiseksi. Siksi esilämmitysvaiheessa on huomioitava, että lämpötila

tulee asettaa välille 60 °C - 100 °C, ja aikaa voidaan säätää noin 45 sekuntiin esilämmitysvaikutuksen saavuttamiseksi. Tietysti sisään

Tässä vaiheessa voit pidentää tai lyhentää lämpenemisaikaa todellisen tilanteen mukaan, koska lämpötilan nousu riippuu

ympäristöösi.



2. Vakiolämpötila

Vakiolämpötilakäytön toisen jakson lopussa BGA:n lämpötila tulee pitää välillä (lyijytön:

150 ~ 190 astetta C, lyijyllä: 150-183 aste C). Jos se on liian korkea, se tarkoittaa, että asettamamme lämmitysosan lämpötila on liian korkea Voit

alentaa tämän osan lämpötilaa tai lyhentää aikaa. Jos se on liian alhainen, voit nostaa esilämmitysosan lämpötilaa

ja lämmitysosaa tai lisää aikaa. (Lyijytön 150-190 aste C, aika 60-90 s; lyijyllä 150-183 aste C, aika 60-120 s).



Tässä lämpötilaosassa asetamme yleensä lämpötilan hieman alemmaksi kuin lämmitysosan lämpötila. Tarkoitus on

tasaamaan juotospallon sisällä olevan lämpötilan niin, että BGA:n kokonaislämpötila lasketaan keskiarvoksi ja nämä lämpötilat ovat

hitaasti alas. Ja tämä osa voi aktivoida juoksutteen, poistaa oksidin ja pintakalvon juotettavalta metallipinnalta ja

Itse juoksutteen haihtuvat aineet parantavat kostutusvaikutusta ja vähentävät lämpötilaeron vaikutusta. Todellinen lämpötila

Testijuotepallo vakiolämpötila-alueella on ohjattava (lyijytön: 170–185 astetta, lyijyä 145–160 astetta), ja aika voi olla 30-50s.
