BGA IC -grafiikkasirun korjauskone

Hot air BGA IC Graphics Chip Repair Machine, jossa on SMD-komponenttien vaihto-, poisto-, juotos-, juotos- ja uudelleenasennustoiminnot. Voimme lähettää koneen 7 päivän kuluessa tilausten vastaanottamisesta.

Lähetä kysely

Kuvaus

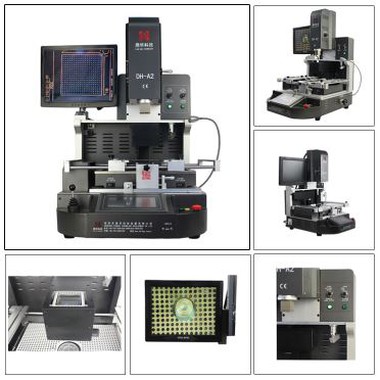

Automaattinen BGA IC -grafiikkasirun korjauskone

Malli: DH-A2

1.Sovellus automaattinen

Juotos, reball, juotospurku erilaisia siruja: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED-siru.

2. Hot Air automaattisen BGA IC -grafiikkasirun korjauskoneen etu

3. Laserpaikannusautomaatin tekniset tiedot

Tehoa	5300W
Ylälämmitin	Kuuma ilma 1200W
Bollom lämmitin	Kuuma ilma 1200W, infrapuna 2700W
Virtalähde	AC220V± 10% 50/60Hz
Ulottuvuus	L530L670K790 mm
Positilointi	V-urainen piirilevytuki ja ulkoisella yleiskiinnikkeellä
Lämpötilan säätö	K-tyypin termopari. suljetun silmukan ohjaus. itsenäinen lämmitys
Lämpötilan tarkkuus	±2 astetta
PCB koko	Max 450490 mm, min 2222 mm
Työpöydän hienosäätö	±15 mm eteen/taakse, ±15 mm oikealle/vasemmalle
BGA-siru	8080-11 mm
Pienin lastuväli	0,15 mm
Lämpötila-anturi	1 (vapaaehtoinen)
Nettopaino	70kg

4. Infrapuna-CCD-kameran rakenteet BGA IC Graphics Chip Repair Machine

5. Miksi kuumailmavirtaus BGA IC Graphics Chip Repair Machine on paras valintasi?

6. Automaattisen optisen kohdistuksen sertifikaatti

UL, E-MARK, CCC, FCC, CE ROHS-sertifikaatit. Sillä välin parantaaksemme ja täydentääksemme laatujärjestelmää

Dinghua on läpäissyt ISO-, GMP-, FCCA-, C-TPAT-paikannussertifioinnin.

pace bga rework station

7. CCD-kameran automaattinen pakkaus ja toimitus

8. LähetysSplit Vision automaattinen BGA IC -grafiikkasirun korjauskone

DHL/TNT/FEDEX. Jos haluat toisen toimitusajan, kerro meille. Me tuemme sinua.

9. Automaattisen infrapuna-BGA IC -grafiikkapiirin korjauskoneeseen liittyvä tieto

DIY piirilevy

Valmista kehittäjä ja kehitä!

Herkistysprosessin aikana valmistelemme kehittäjän. Kehitepakkaus painaa 29 g, mutta tarvitaan vain noin 10 g. Valmistele kehite käyttämällä kehitteen ja veden suhdetta 1:20 (on tärkeää käyttää muoviastiaa!).

Kaada kehite 200 ml:aan vettä, sekoita ja ravista astiaa, kunnes kehite on täysin liuennut ilman hiukkasia. Poista sitten herkistynyt piirilevy ja poista läpinäkyvä kalvo. Taulun pitäisi näyttää tältä...

Aseta lauta hitaasti kehittimeen (älä heitä sitä sisään!). Muutaman sekunnin kuluttua huomaat, että valoherkkä kalvo ei-piirin alueilla alkaa muuttua vihertäväksi savuksi ja liukenemaan. Ravista tässä vaiheessa varovasti muovisäiliötä, kunnes piiriviivat tulevat selvästi näkyviin, kuten alla olevassa kuvassa näkyy.

Viivojen tulee olla hyvin määriteltyjä, ja ei-viiva-alueilla olevan tummanvihreän valoherkän kalvon tulee olla täysin liuennut. Odota vielä 3-5 sekuntia varmistaaksesi, että kehitysprosessi on 100 % valmis!

Huomautus:Kehittäjän uudelleenkäyttö on ehdottomasti kielletty. Laimenna käytetty kehite 20 kertaa ennen kuin hävität sen kaupungin viemäriverkostoon.

Aloita etsaus!

Punnitse sopiva määrä ferrikloridilohkoja ja valmista sitten etsausliuos sekoittamalla rautakloridilohkoja ja vettä suhteessa 3:1.

Tärkeää:Rautakloridi on syövyttävää. Älä käsittele sitä suoraan käsilläsi. Puhdista pinsetit tai muut ferrikloridin käsittelyyn käytetyt työkalut välittömästi. Jos sitä joutuu silmiin, huuhtele runsaalla vedellä ja hakeudu lääkärin hoitoon mahdollisimman pian. Liuota rautakloridilohkot veteen, mikä kestää muutaman minuutin, koska se liukenee hyvin hitaasti.

Kun liuos muuttuu ruskeaksi eikä kiintoaineita ole jäljellä, etsausliuos on valmis!

Huomautus:Varmista, että etsausliuoksessa ei ole epäpuhtauksia, etenkään rasvaa, jotka voivat häiritä etsausprosessia. Voit myös yrittää lisätä muutaman naulan veteen syövytyksen nopeuttamiseksi.

Aseta valoherkkä levy hitaasti etsausliuokseen (mieluiten piirin tulisi kellua nestepinnalla, mutta jos levy on liian pieni, se voi vajota pohjaan).

Vältä säiliön siirtämistä prosessin aikana, äläkä koske tauluun millään! Tällä voi olla vakavia seurauksia!

Tarkista taulu tunnin kuluttua (jos se tuntuu liian pitkältä, lisää etsausaineen pitoisuutta!). Käytä muovipussia hansikkaana irrottaaksesi levy varovasti (älä koske piirilinjoihin!). Tarkasta viivottomat alueet varmistaaksesi, ettei niissä ole metallia. Jos metallia on edelleen näkyvissä, liota levyä vielä 30 minuuttia ja tarkista uudelleen. Jos olet epävarma, käytä yleismittaria mittaamaan piiriin kuulumattomien alueiden resistanssi. Jos vastus on ääretön, etsaus on valmis.

Onnittelut! Olet onnistuneesti valmistanut ensimmäisen valoherkän piirilevysi!
