Kosketusnäyttö Samsung BGA Rework Station

Kosketusnäyttö samsung bga rework station Pikakatselu: Alkuperäinen tehdashinta! DH-A1 BGA Rework Machine IR-lämmittimellä ipad-korjausta varten on nyt varastossa. Se on suunniteltu käyttäjäystävällisellä käyttöjärjestelmällä, jonka tarkoituksena on auttaa käyttäjää ymmärtämään, kuinka käyttää muutamassa minuutissa. 1. Tekniset tiedot...

Lähetä kysely

Kuvaus

Kosketusnäyttö samsung bga-rework station

Pikakatselu:

Alkuperäinen tehdashinta! DH-A1 BGA Rework Machine IR-lämmittimellä ipad-korjausta varten on nyt varastossa. Se on suunniteltu

käyttäjäystävällisellä käyttöjärjestelmällä, jonka tarkoituksena on auttaa käyttäjää ymmärtämään, kuinka käyttää muutamassa minuutissa.

1. Erittely

Erittely
1	Tehoa	4900W
2	Ylälämmitin	Kuuma ilma 800W
3	Pohja lämmitin Rautainen lämmitin	Kuuma ilma 1200W, infrapuna 2800W 90w
4	Virtalähde	AC220V±10%50/60Hz
5	Ulottuvuus	640 * 730 * 580mm
6	Paikannus	V-ura, PCB-tuki voidaan säätää mihin tahansa suuntaan ulkoisella yleiskiinnikkeellä
7	Lämpötilan säätö	K-tyypin termopari, suljetun piirin ohjaus, itsenäinen lämmitys
8	Lämpötilan tarkkuus	±2 astetta
9	PCB koko	Max 500400 mm min 2222 mm
10	BGA-siru	22-8080 mm
11	Pienin lastuväli	0.15 mm
12	Ulkoinen lämpötila-anturi	1 (valinnainen)
13	Nettopaino	45kg

2.DH-A1 BGA -muokkausaseman käyttö

Sovelluksen käyttö BGA-rework-asemille

BGA-rework-asemilla on useita erilaisia sovelluksia piirilevyjen korjauksen ja muuttamisen maailmassa. Tässä on muutamia

yleisimmistä sovelluksista.

Päivitykset: Päivitykset ovat yksi yleisimmistä uudelleentyöskentelyn syistä. Teknikot saattavat joutua vaihtamaan osia tai lisäämään niitä

päivitetyt kappaleet piirilevyksi.

Vialliset osat: Piirilevyissä voi olla useita viallisia osia, jotka saattavat vaatia uudelleenkäsittelyä. Esimerkiksi tyynyt voivat vaurioitua aikana

BGA:n poisto, mikä tahansa määrä osia voi vaurioitua lämmön vaikutuksesta tai juotosliitoksessa voi olla liikaa tyhjää tilaa.

Virheellinen kokoonpano: Uudelleentyöstöprosessin aikana voi tapahtua useita virheitä. Esimerkiksi PCB:ssä voi olla väärä BGA

suunta tai huonosti kehittynyt BGA-muokkauslämpöprofiili. Jos näin on, PCB:tä on todennäköisesti suoritettava lisää

korjaa viallisen kokoonpanon korjaamiseksi.

3. Miksi sinun pitäisi valita Dinghua?

1. Tiukka laadunvalvonta.

2. Vaikka piirilevyä ja siruja on korjattu BGA-rework-asemalla useita kertoja, ulkonäkö ja toiminnot eivät ole

vaikuttaa.

3. Laaja valikoima sovelluksia:

Tietokoneen, älypuhelimen, kannettavan tietokoneen, digitaalikameran, ilmastointilaitteen, television ja muiden lääketieteellisten elektronisten laitteiden emolevy

teollisuus, viestintäteollisuus, autoteollisuus jne.

Laaja valikoima sovelluksia: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, LED-siru.

4. BGA:n tai muiden sirujen uudelleenkäsittelyn korkea onnistumisprosentti.

4. Aiheeseen liittyvää tietoa:

BGA:n uudelleen palloilu

BGA-komponentin jälkipallon uudelleenvirtausprofiili on kehitettävä huolellisesti, jotta voidaan minimoida lämpökierron aiheuttamat mahdolliset vauriot

ja lisää prosessin onnistumisastetta. Profiilia kehitettäessä on otettava huomioon useita ehtoja ja tekijöitä järjestyksessä

saavuttaakseen jatkuvasti tyydyttäviä ja toistettavia tuloksia. Jotkut harkitsemistamme olosuhteista ovat substraatin massasuhde johtimiin, paino

BGA-laitteen, ryhmän tiheys / jako / juotospallon koko, käyttölämpötilat, käyttöajan pituus kentällä ennen BGA:ta

vika, valmistusprosessi, alkuperäinen juotospasta / käytetyt kohoumat ja asiakkaan RoHS-vaatimukset.

Tapauksissa, joissa luotettavuus on etusijalla, suosittelemme laitteen lyijyn muuntamista, koska tämä lisää huomattavasti juotosliitosten joustavuutta

ja eliminoi ongelmat, jotka liittyvät onteloihin, lyijyttömään juotoshalkeamiin ja viiksien kehittymiseen. Menetelmä juotospallojen menestyksekkääksi vaihtamiseksi BGA-laitteessa sisältää jäännösjuotteen poistamisen joko kuumalla ilmalla, juotteenpoistolangalla tai juotostyhjiöllä riippuen komponenttien uudelleentyöstettävyystasosta ja asiakkaan vaatimuksista. Tämä toimenpide on tärkeä vaihe BGA-komponenttien uudelleentyöstössä, ja se suoritetaan pölyttömässä puhdastilaympäristössä kaiken mahdollisen BGA-maakontaminaation eliminoimiseksi ja laadukkaan juotospallon ja BGA-alueiden välisen sidoksen varmistamiseksi. Asiakkaiden vaatimusten mukaisesti voimme syöttää argonia / typpeä suljetussa ympäristössä tapahtuvaan uudelleenpallotusuuneihin parantaaksemme juotoksen laatua.

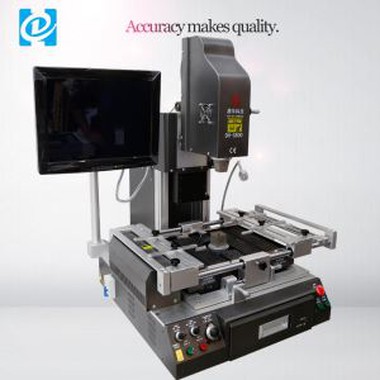

5. Yksityiskohtaiset kuvat DH-A1 BGA REWORK STATION -asemasta

DH-A1 BGA REWORK STATION DETAILS.jpg
