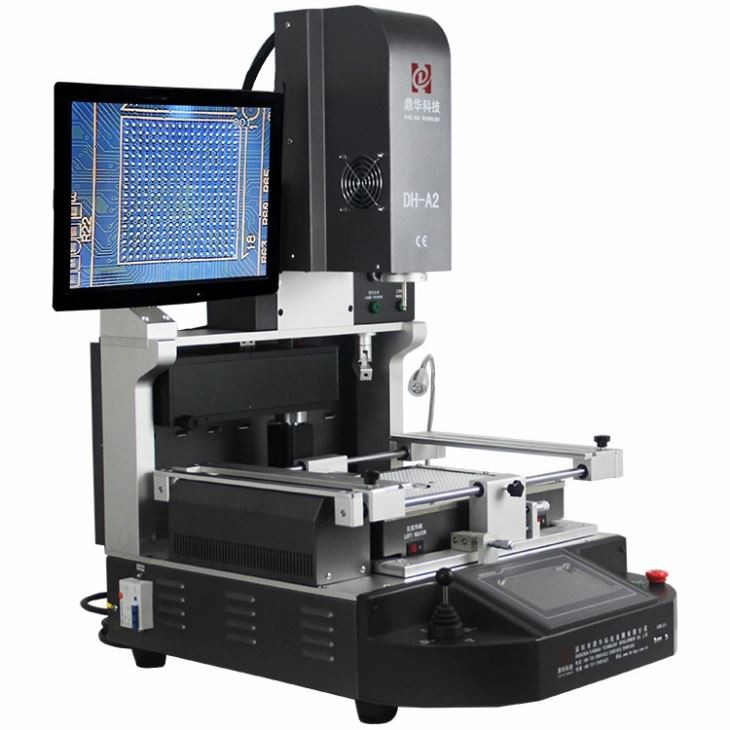

SMD BGA -infrapunajuotoasema
Helppo käyttää. Siitettäviä siruille ja erikokoisille emolevyille. Korkeakorjausaste.
Kuvaus
SMD BGA -infrapunajuotoasema
1. SMD BGA -infrapunajuotoaseman soveltaminen
Sopii eri piirilevylle.
Tietokoneen, älypuhelimen, kannettavan tietokoneen, MacBook -logiikkakortin, digitaalikameran, ilmastointilaitteen, TV: n ja muiden lääketieteen teollisuuden, viestintäteollisuuden, autoteollisuuden jne.
Soveltuu erityyppisille siruille: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED -siru.
2. DH-A2 SMD BGA -infrapunajuotoaseman tuoteominaisuudet
• Disolding, asennus ja juottaminen automaattisesti.
• Ominaisuus suurelle tilavuudelle (25 0 l/ min), matalapaine (0,22 kg/ cm2), alhainen lämpötila (220 astetta) uudelleenvertailu takaa kokonaan BGA -sirut sähköä ja erinomaista juotoslaadun.
• Hiljaisen ja matalapaineisen tyyppisen ilmapuhaltimen käyttö sallii hiljaisen hengityslaitteen säätelyn, ilmavirta voidaan säädellä 250 l/min enimmäismäärä.
• Kuuma ilma-reiän pyöreä keskustatuki on erityisen hyödyllinen suurikokoisille piirilevyille ja BGA: lle, joka sijaitsee piirilevyn keskustassa. Vältä kylmäjuottamista ja IC-DROP-tilannetta.
• Pohjan kuuman ilmanlämmittimen lämpötilaprofiili voi nousta jopa 300 asteeseen, mikä on kriittinen isokokoiselle emolevylle. Samaan aikaan ylemmän lämmitin voidaan asettaa synkronoiduksi tai itsenäiseksi työksi
DH-G620 on täysin sama kuin DH-A2, automaattisesti disoltaatio, nouto, laittaminen ja juottaminen sirulle, jossa on optinen kohdistus kiinnittämiseen, riippumatta siitä, onko sinulla kokemusta vai ei, voit hallita sen tunnissa.
3. DH-A2 SMD BGA -infrapunajuotoaseman määrittäminen
| Voima | 5300w |
| Lämmitin | Kuuma ilma 1200W |
| Pohjalämmitin | Kuuma ilma 1200W. Infrapuna 2700W |
| Virtalähde | AC220V ± 10% 50/60Hz |
| Ulottuvuus | L530*L670*K790 mm |
| Sijainti | V-Grove-piirilevytuki ja ulkoisella universaalisella kiinnikkeellä |
| Lämpötilan hallinta | K -tyyppinen termoelementti, suljetun silmukan hallinta, riippumaton lämmitys |
| Lämpötilan tarkkuus | ± 2 astetta |
| Piirilevykoko | Max 450 *490 mm, min 22 *22 mm |
| Työpöydän hienosäätö | ± 15 mm eteenpäin/taaksepäin, ± 15 mm oikea/vasen |
| BGA -siru | 80*80-1}*1mm |
| Vähimmäis siruväli | 0. 15mm |
| Temp -anturi | 1 (valinnainen) |
| Nettopaino | 70 kg |
4. DH-A2 SMD BGA -infrapunajuotoaseman DH-A2
5. Miksi valita DH-A2 SMD BGA -infrapunajuotoasema?
6. DH-A2 SMD BGA -infrapunajuotoaseman sertifikaatti
7. DH-A2 SMD BGA -infrapunajuotoaseman pakkaus ja lähetys
8. Kuinka asettaa lämpötilat BGA-sirun lyijytöntä juottamista varten
Sirujen laajalle levinneellä käytöllä olemme myös kiinnittäneet yhä enemmän huomiota sirujen uusintaongelmaan. Tällä hetkellä markkinoilla käytetään kahta päätyyppiä BGA -siruja. Yksi on lyijy, toinen on lyijytöntä, lyijy- ja lyijytöntä BGA-sirun juottamisprosessin lämpötila-asetuksia, joten kuinka tarkoituksenmukaista on lyijytöntä BGA-sirun juotosprosessin lämpötilan asetusta? Seuraava Dinghua Technology Xiaobian antaa sinulle yksityiskohtaisen johdannon.
Normaaliolosuhteissa lyijytöntä BGA-sirujen lämpötilavaatimuksia ovat erittäin tiukat juotosten aikana. Lämpötila lyijytöntä BGA-sirujen sulamispiste on noin 35 astetta korkeampi kuin lyijyvapaiden BGA-sirujen sulamispiste. Lyijyn BGA -sirujen on ymmärrettävä sen ominaisuudet ennen juottamista. Yleisesti ottaen lyijytöntä reflöw-juottamisen sulamispiste vaihtelee lyijytöntä juotospastan mukaan. Tässä annamme kaksi arvoa referenssinä. Tina-hopea-kupari-seoksen sulamispiste on noin 217 astetta, ja tina-kukousseoksen juotospastan sulamispiste on noin 227 astetta. Näiden kahden lämpötilan alapuolella juotospasta ei voida sulattaa riittämättömän lämmityksen vuoksi. Kun ostat BGA Rework Station, sinun on myös kiinnitettävä huomiota valmistajan kuulemiseen lyijytöntä BGA-sirun lämmityslämpötilasta. Pystyykö laite lämpötilaan. Jos ei, sinun on otettava huomioon ostaa. Yleensä lyijyttömän uunin lämpötilan tulisi olla noin 10 astetta. Seuraava on yksityiskohtainen johdanto:
| Seostava aineosa | Sulamispiste (aste) |
| Sn99Ag 0. 3cu 0. 7 | 217-221 |
| SN95.5AG4CU 0. 5. | 217-219 |
| Sn95.5ag3.8cu 0. 7 | 217-220 |
| Sn95.7ag3.8cu 0. 5 | 217-219 |
| SN96.5AG3CU 0. 5 | 216-217 |
| SN98.5AG 0. 5Cu1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| SN99CU1 | 225-227 |
Kun käytämme lyijytöntä BGA-sirun juottamista, käytämme yleensä koko ohutlevyä uunin onkalon valmistukseen, mikä voi tehokkaasti varmistaa, että uunin onkalo ei vääntyä korkeissa lämpötiloissa. On kuitenkin monia huonoja valmistajia, jotka käyttävät pieniä ohutlevykappaleita uunin onkaloon kilpaillakseen hinnasta. Tällainen laite on yleensä näkymätön, jos et kiinnitä siihen huomiota, mutta loimivaurioita tapahtuu, jos se on korkeassa lämpötilassa.
Lyijymätön BGA-siru on välttämätön myös radan rinnakkaisuuden testaamiseksi korkean lämpötilan ja matalan lämpötilan toiminnan aikana ennen juottamista, koska tämä vaikuttaa suoraan BGA-sirun juottavan onnistumisasteen. Jos ostettujen BGA-uudelleenjärjestelylaitteiden materiaalit ja suunnittelu aiheuttavat radan muodonmuutoksen helposti korkean lämpötilan olosuhteissa, se aiheuttaa kortin häiritsemistä tai pudottamista. Tavanomainen SN63PB37-lyijyjuote on eutektinen seos, ja sen sulamispiste ja jäätymispisteen lämpötila ovat samat, jotka molemmat ovat 183 astetta C. Snagcun lyijytöntä juotosliitoksia eivät ole eutektisia seoksia, ja niiden sulamispisteet vaihtelevat vuodesta 217 Aste C - 221 astetta C, alle 217 asteen C lämpötilat ovat kiinteitä ja lämpötilat yli 221 astetta C ovat nestemäisiä. Kun lämpötila on välillä 217 astetta C ja 221 astetta C, seos osoitti epävakaan tilan
