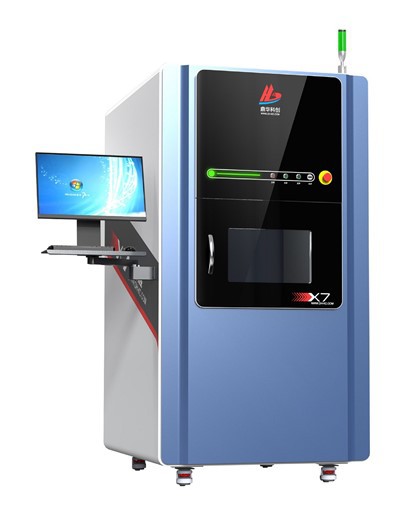

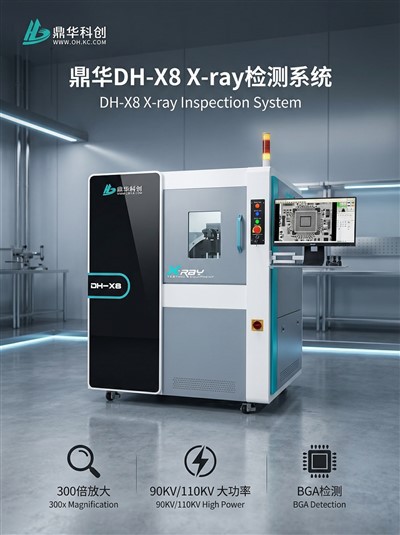

Xray for Electronics Voard
Tämä PCB-röntgen{0}}laite tarjoaa tarkan -tuhottoman testauksen elektroniikkaan ja valmistukseen. Se on monipuolinen teollinen röntgenlaite, jossa on kallistustunnistin ja ohjelmoitava vaihe moni-kulmatarkastuksia varten – ihanteellinen autojen ECU-testaussovelluksiin ja piirilevykokoonpanon analysointiin.
Kuvaus
Tuotteen yleiskatsaus
Uusinta-temme--PCB-röntgen{0}}laitemäärittelee uudelleen tarkan -tuhottoman testauksen. MonipuolisenaTeollinen röntgenlaite, se tarjoaa vertaansa vailla olevat ominaisuudet laadunvalvontaan ja vikojen analysointiin monimutkaisissa elektroniikassa ja komponenteissa.
Ydinominaisuudet ja edut
1.XY-Axis Motion Stage:Mahdollistaa laajan skannauksen kattavuuden, mikä parantaa merkittävästi tuotteiden tarkastusten suorituskykyä ja luotettavuutta.
2,60 asteen kallistuskuvan ilmaisin:Helpottaa komponenttien, kuten BGA:iden, sivuseinä{0}}vikojen vaivatonta havaitsemista, mikä varmistaa kattavanECU-testeri-arvosanaanalyysi kriittisestä autoelektroniikasta.
3. Todellinen-aikaviivan säteen lähde ja vastaanotin:Käyttää erittäin{0}}herkkää japanilaista HAMAMATSU-suljettua lähdettä yhdistettynä terävä-tarkkuuteen digitaaliseen litteään-paneelitunnistimeen terävään, reaaliaikaiseen-kuvaukseen.
4. Visuaalinen automaattinen navigointiikkuna:Käyttäjäystävällisen{0}}käyttöliittymän avulla käyttäjät voivat nopeasti paikantaa ja lähentää tarkastuskohteita, mikä virtaviivaistaa työnkulkua.
5. Tilava lastausalusta:Siinä on suuri 550 mm x 670 mm tarkastuskammio, johon mahtuu laaja valikoima tuotekokoja.
6. Ohjelmoitavat tarkastusreseptit:Ihanteellinen suuren -volyymin automaattiseen tarkastukseen, tehostaen tehokkuutta ja varmistamaan yhtenäisten tulosten erästä toiseen.
7. Digitaalisen työn kirjaston hallinta:Tallenna, muokkaa ja hallitse tarkastusohjelmia toistettavia ja jäljitettäviä laaduntarkastuksia varten.
8.S/ERP-järjestelmän integrointi:Tukee muokattavissa olevia yhteyksiä saumattomaan tiedonhallintaan ja integrointiin älykkäisiin tehdasjärjestelmiin.
Sovellusalueet
Tämä premiumTeollinen röntgenlaiteon suunniteltu erinomaisuutta varten useilla aloilla:
1. Puolijohde- ja edistynyt pakkaus:IC, BGA, CSP, flip Chip -tarkastus.
2. Piirilevy ja kokoonpano (SMT/DIP):KattavaPCB-röntgen{0}}laitejuotosliitoksiin, tyhjiöihin ja komponenttien sijoittamiseen.
3. Autoelektroniikka:Kriittinen tarkastus vartenECU-testerisovelluksia, antureita, liittimiä ja ohjausmoduuleja.
4. Auton osat:Alumiinivalut, listat ja muut turvallisuus{0}}kriittiset komponentit.
5. Uusi energia:Litium{0}}ioni-akkujen akkukennojen ja moduulien tarkastus.
6. Erikoisalat:Aurinkosähkökennot, valetut muovit, keraamiset alustat ja paljon muuta.
Tuotteen parametrit
Koneen tekniset tiedot :
| Tuote | Parametri | Tuote | Parametri | |
| Ulottuvuus: | 1500 × 1500 × 2100 mm | Virtalähde: | AC220V 10A | |
| Paino: | noin 1500kg | Pakkauksen paino: | Noin . 1800KG | |
| Pakkauksen mitat: | 1600 × 1600 × 2200 mm | Virrankulutus: | 1,7 kW | |
| Lataustapa: | manuaalinen | Tunnistustila: | offline-tilassa | |
| Toimintatapa: | manuaalinen | Lupien hallinta: | salasana |
Röntgenputki:-
| Tuote | Parametri | Tuote | Parametri |
| Valoputken tyyppi: | suljettu | Phototube-virta: | 200μA |
| Valoputken jännite: | 90 KV | Tarkennuksen koko: | 3-5um |
| Jäähdytysmenetelmä: | ilmajäähdytys | Geometrinen suurennus: | 300 kertaa |
Kuvausjärjestelmä:
| Tuote | Parametri | Tuote | Parametri |
| Ilmaisin: | Uusi TFT | Säteilykestävyys: | 10 000 Gy |
| Tehokas kuvantamisalue: | 130 × 130 mm | Suojaustaso: | IP65 |
| Pikselimatriisi: | 1536 × 1536 | Koko: | 176 × 176 × 47 mm |
| Pikselin koko: | 85μm | Paino: | 3,5 kg |
| Tilatarkkuus: | 5,8 lp/mm | Teho: | 9W |
| Kuvataajuus: | 20 fps | Toimintalämpötila: | 10-40 astetta |
| AD-muunnosnumerot: | 16-bittinen | Varastointilämpötila: | -10-55 astetta |
| Tietojen käyttöliittymä: | Gigabit Ethernet | Käyttökosteus: | 20-90 % HP (ei kondensaatiota) |
| Trigger-tila: | jatkuva kerääminen, pulssin synkronointi | Varastointikosteus: | 10-90 % HP (ei kondensaatiota) |
| Röntgensäteen energiaalue: | 40KV-130KV | Kuva-asetukset: | Kirkkaus, kontrasti, automaattinen vahvistus ja valotus |
Teollinen PC
| Tuote | Parametri | Tuote | Parametri |
| Monitori: | 21,5{1}} tuuman teräväpiirtonäyttö | Käyttöjärjestelmä: | Windows 10 64-bit |
| Käyttöohjeet: | Näppäimistö/hiiri | Kiintolevy/muisti: | 1TB/8G |
Turvallisuustakuu
Säteilyannos:
Käyttää teräksistä -lyijy-teräksistä suojarakennetta, jonka etuoven katseluikkuna on valmistettu lyijyä-siistävästä lasista säteilysuojaukseen. Missä tahansa 20 mm:n etäisyydellä kotelosta mitattu säteilyannosekvivalenttinopeus Alle tai yhtä suuri kuin 1 μSv/h, kansainvälisten standardien mukainen.
Lyijylasien katseluikkuna:
Läpinäkyvä lyijylasi eristää säteilyn ja mahdollistaa samalla testikohteen tarkkailun.
Turvalukitus:
Kaikki huoltoluukut on varustettu kahdella korkean{0}}herkkyyden rajakytkimellä. Kun mikä tahansa ovi avataan, röntgenputki katkeaa välittömästi ja automaattisesti{3}}.
Sähkömagneettinen turvaovikytkin:
Katseluikkuna on varustettu sähkömagneettisella kytkimellä, joka estää ikkunan avaamisen, kun röntgenputki on käytössä.
Hätäpysäytyspainike:
Sijaitsee kuljettajan paikan vieressä; sen painaminen katkaisee virran välittömästi.
Katseluikkuna:
Sisältää läpinäkyvän katseluikkunan, joka mahdollistaa näytteen suoran tarkkailun käytön aikana.
Röntgenputken suojaus:-
Röntgenputki on sammutettava ennen kuin poistut ohjelmistoliittymästä muiden toimintojen suorittamista varten.
Kuvien tunnistaminen
Valitse järjestelmämme paitsi aPCB-röntgen{0}}laite, mutta täydellisenäTeollinen röntgenlaiteekosysteemi, joka on suunniteltu täyttämään nykyaikaisen tuotannon ja laadunvarmistuksen tiukat vaatimukset, erityisesti edistyneilleECU-testerivalidointi ja sen jälkeen.
