BGA Machine Smd Rework Station kannettavalle tietokoneelle
1. Yläilmavirran säätö2. Optinen CCD jaetulla visiolla3. HD-resoluutioinen näyttöruutu 4. Tallennetut massat lämpötilaprofiilit
Kuvaus
BGA-koneen SMD-rework-asema kannettavalle tietokoneelle

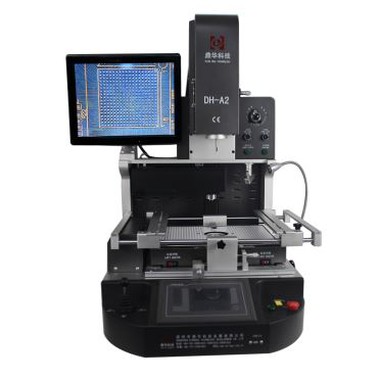

DH-A2 automaattinen BGA-rework-asema koostuu 3 lämmitysvyöhykkeestä, kosketusnäytöstä ajan ja lämpötilan asettamiseen sekä näköjärjestelmästä jne. käytetään kannettavan tietokoneen, matkapuhelimen, television ja muiden emolevyjen korjaukseen.
1. BGA-koneen SMD-rework-aseman käyttö kannettavalle tietokoneelle
Voi korjata tietokoneen, älypuhelimen, kannettavan tietokoneen, MacBookin logiikkalevyn, digikameran, ilmastointilaitteen, television ja muiden lääketeollisuuden, viestintäteollisuuden, autoteollisuuden jne. elektronisten laitteiden emolevyn.
Juotos, reball, juotospurku erilaisia siruja: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED-siru.
2. Tuotteen ominaisuudetBGA-koneen SMD-rework-asema kannettavalle tietokoneelle
* Tehokkaat toiminnot: muokkaa BGA-sirua, PCBA:ta ja emolevyjä erittäin onnistuneesti korjauksella.
* Lämmitysjärjestelmä: Säädä tiukasti lämpötilaa, mikä on välttämätöntä korjauksen onnistumisen kannalta
* Jäähdytysjärjestelmä: Estä tehokkaasti PCBA/emolevyjen epäkunnossa, mikä voi välttää huonon juottamisen
* Helppo käyttää. Mitään erityistä taitoa ei tarvita.
3. Intian BGA Rework Stationin määrittely
| Tehoa | 5300W |
| Ylälämmitin | Kuuma ilma 1200W |
| Bollom lämmitin | Kuuma ilma 1200W, infrapuna 2700W |
| Virtalähde | AC220V± 10% 50/60Hz |
| Ulottuvuus | L530*L670*K790 mm |
| Positilointi | V-urainen piirilevytuki ja ulkoisella yleiskiinnikkeellä |
| Lämpötilan säätö | K-tyypin termopari. suljetun silmukan ohjaus. itsenäinen lämmitys |
| Lämpötilan tarkkuus | ±2 astetta |
| PCB koko | Max 450*490 mm, min 22*22 mm |
| Työpöydän hienosäätö | ±15 mm eteen/taakse, ±15 mm oikealle/vasemmalle |
| BGAchip | 80*80-1*1 mm |
| Pienin lastuväli | 0,15 mm |
| Lämpötila-anturi | 1 (vapaaehtoinen) |
| Nettopaino | 70kg |
4. Yksityiskohdat BGA Rework Stationista Intiassa
5. Miksi valita BGA-rework-asemamme Intiassa?
6. Intian BGA-rework-aseman todistus
Laadukkaita tuotteita tarjoava SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD oli ensimmäinen, joka läpäisi UL-, E-MARK-, CCC-, FCC-, CE ROHS-sertifikaatit. Sillä välin parantaakseen ja täydentääkseen laatujärjestelmää Dinghua on läpäissyt ISO-, GMP-, FCCA-, C-TPAT-paikannussertifikaatin.
7. BGA Rework Stationin pakkaus ja lähetys Intiassa
8. LähetysBGA Rework Station Intiassa
Lähetämme koneen DHL/TNT/FEDEX kautta. Jos haluat toisen toimitusajan, kerro meille. Me tuemme sinua.
9. Maksuehdot
Pankkisiirto, Western Union, luottokortti.
Kerro meille, jos tarvitset muuta tukea.
10. Käyttöopas BGA Rework Stationille Intiassa
11. Ota meihin yhteyttä saadaksesi BGA Rework Station Intiassa
Email:john@dh-kc.com
MOB/Whatsapp/Wechat: +86 15768114827
Napsauta linkkiä lisätäksesi WhatsAppini:
https://api.whatsapp.com/send?phone=8615768114827
12. Aiheeseen liittyvä tieto
Yleisen kuumailma-SMD-korjausjärjestelmän periaate on: Käytä erittäin hienoa kuumailmavirtaa keräämään SMD:n tappeihin ja tyynyihin juotosliitosten sulattamiseksi tai juotospastan sulattamiseksi uudelleen purkamisen tai hitsaustoiminnon suorittamiseksi. Purkamiseen käytetään samanaikaisesti jousella ja kumisella imusuuttimella varustettua mekaanista alipainelaitetta. Kun kaikki hitsauspisteet ovat sulaneet, SMD-laite imetään varovasti. Hot air SMD -korjausjärjestelmän kuumailmavirtaus toteutetaan erikokoisilla vaihdettavilla kuumailmasuuttimilla. Koska kuumailmavirta tulee ulos lämmityspään ulkopuolelta, se ei vahingoita SMD:tä, alustaa tai ympäröiviä komponentteja, ja SMD on helppo purkaa tai hitsata.
Eri valmistajien korjausjärjestelmien erot johtuvat pääasiassa erilaisista lämmönlähteistä tai erilaisista kuuman ilman virtaustavoista. Jotkut suuttimet saavat kuuman ilman virtaamaan SMD-laitteen ympärille ja alaosaan, ja jotkut suuttimet vain suihkuttavat kuumaa ilmaa SMD-laitteen yläpuolelle. Suojalaitteiden kannalta on parempi valita ilmavirtaus SMD-laitteiden ympäriltä ja pohjalta. Piirilevyn vääntymisen estämiseksi on tarpeen valita korjausjärjestelmä, jossa on esilämmitystoiminto piirilevyn alaosassa.
Koska BGA:n juotosliitokset ovat näkymättömiä laitteen pohjassa, uudelleentyöstöjärjestelmä on varustettava valoa jakavalla näköjärjestelmällä (tai pohjaheijastusoptisella järjestelmällä) BGA:ta uudelleenhitsattaessa, jotta varmistetaan tarkka kohdistus BGA:n asennus.
13.2 BGA-korjausvaiheet
BGA-korjausvaiheet ovat periaatteessa samat kuin perinteiset SMD-korjausvaiheet. Tarkat vaiheet ovat seuraavat:
1. Poista BGA
aseta irrotettava pintakokoonpanolevy korjausjärjestelmän työpöydälle.
Aseta irrotettava pintakokoonpanolevy BGA korjausjärjestelmän työpöydälle.
valitse laitteen kokoa vastaava neliömäinen kuumailmasuutin ja asenna kuumailmasuutin laitteen kiertokankeen.
ylempi lämmitin. Kiinnitä huomiota vakaaseen asennukseen
kiinnitä laitteen kuumailmasuutin ja kiinnitä huomiota tasaiseen etäisyyteen laitteen ympärillä. Jos laitteen ympärillä on osia, jotka vaikuttavat kuumailmasuuttimen toimintaan, poista nämä elementit ensin ja hitsaa ne takaisin korjauksen jälkeen.
valitse purettavalle laitteelle sopiva imukuppi (suutin), säädä imulaitteen alipaineisen imuputkilaitteen korkeus, laske imukupin yläpinta koskettaaksesi laitetta,
ja kytke tyhjiöpumpun kytkin päälle
Purkamisen lämpötilakäyrää asetettaessa on huomioitava, että purkamisen lämpötilakäyrän tulee olla
asettaa erityisolosuhteiden, kuten laitteen koon ja piirilevyn paksuuden, mukaan. Verrattuna
perinteisessä SMD:ssä BGA:n purkulämpötila on noin 150 astetta korkeampi.
kytke lämmitysteho päälle ja säädä kuuman ilman määrää.
Kun juote sulaa kokonaan, laite imeytyy tyhjiöpipetin toimesta.
nosta kuumailmasuutin, sulje tyhjiöpumpun kytkin ja ota purettu laite kiinni.
2. Poista jäännös juote PCB-tyynystä ja puhdista tämä alue
käytä juotoskolvia puhdistaaksesi ja tasoitaksesi PCB-tyynyn jäännösjuottopelti ja käytä irrotus- ja hitsauspunosta
ja litteä lapion muotoinen juotospää puhdistusta varten. Varo vahingoittamasta tyynyä ja juotosmaskia käytön aikana.
puhdista juoksutusainejäämät puhdistusaineella, kuten isopropanolilla tai etanolilla.
Kuivauskäsittely Koska PBGA on herkkä kosteudelle, on tarpeen tarkistaa, onko laite
kostuta ennen kokoamista ja kuivaa kosteus kosteudesta.
(1) kosteudenpoistokäsittelymenetelmät ja -vaatimukset:
Tarkista pakkauksesta purkamisen jälkeen pakkaukseen kiinnitetty kosteusnäyttökortti. Kun ilmoitettu kosteus on yli 20 % (lue, kun se on 23 astetta ± 5 astetta), se tarkoittaa, että laite on vaimennettu ja laite on kuivattava ennen asennusta. Kuivaus voidaan suorittaa sähköisessä suihkukuivausuunissa ja paistaa 12-20h 125 ± asteessa.
(2) varotoimet kosteudenpoistoon:
a) laite on pinottava korkeaa lämpötilaa kestävään (yli 150 astetta) antistaattiseen muovikelkkaan leivontaa varten.
b) uuni on maadoitettu hyvin, ja käyttäjän ranteessa on oltava antistaattinen rannerengas, jossa on hyvä maadoitus.
