Röntgentarkastusjärjestelmä piirilevykokoonpanoa varten

Piirilevykokoonpanon röntgentarkastusjärjestelmä käyttää röntgensäteitä esineiden tai materiaalien tarkastamiseen vikojen tai poikkeavuuksien varalta. Tätä menetelmää käytetään yleisesti sellaisilla teollisuudenaloilla kuin valmistus, ilmailu ja terveydenhuolto. Valmistuksessa röntgentarkastuskonetta käytetään hitsattujen liitosten, valukappaleiden ja elektronisten komponenttien tarkastamiseen vikojen, kuten halkeamien, aukkojen ja sulkeumien varalta.

Lähetä kysely

Kuvaus

Tuotteen kuvaus

Röntgentarkastusjärjestelmä piirilevyjen kokoonpanoa vartenkäyttää röntgensäteitä{0}}tarkistaakseen esineitä tai materiaaleja vikojen tai poikkeavuuksien varalta. Tätä menetelmää käytetään yleisesti sellaisilla teollisuudenaloilla kuin valmistus, ilmailu ja terveydenhuolto. Valmistuksessa röntgentarkastuskonetta (hajoamaton testausjärjestelmä) käytetään hitsattujen liitosten, valukappaleiden ja elektronisten komponenttien tarkastamiseen vikojen, kuten halkeamien, aukkojen ja sulkeumien varalta.

{0}}Tuhoamattomana testausmenetelmänäRöntgen-PCB-tarkastustutkii viat ja laatu piirilevyjen kokonaisvalmistusprosessissa. Röntgenkuvaustekniikoiden avulla piirilevyjen ja emolevyjen sisäinen rakenne voidaan nähdä helposti. Tämä kyky nähdä pinnan läpi mahdollistaa suuremman tarkkuuden määritettäessä huolenaiheita, kuten piiloviat tai muut valmistusongelmat.

Tuotteiden tärkeimmät ominaisuudet

* Tämä laite täyttää yleiset röntgentestausvaatimukset{0}} ja sillä on laaja valikoima sovelluksia.

* Röntgenlähde käyttää tuotua suljettua röntgenputkea, 90 KV (valinnainen 130 KV).

* Korkean{0}}resoluution suunnittelu tuottaa parhaan kuvan erittäin lyhyessä ajassa.

* Kantavuus on noin 10-20kg, 580mm * 570mm lastauslavalla.

* Kohdistimen navigointipaikannus, nopea kuvauspaikan valinta.

* Laserautomaattinen navigointi ja paikannus, nopea kuvauspaikan valinta.

* Kalteva moni{0}}kulman tunnistus helpottaa näytevirheiden havaitsemista.Valoputken tasainen levy voi pyöriä.

* (+/-60 astetta), mikä tekee tunnistuskuvasta selkeämmän ja intuitiivisemman.

Ominaisuudet	Edut
1. Kantopöytä voi liikkua xy-suunnassa	Tehokas tunnistusalue on suurempi, mikä parantaa suurennusta sekä tuote- ja tunnistustehokkuutta
2. Kuvantunnistin voidaan kallistaa 60º~120º	Helppo havaita tuotteen sivuviat, kuten bga-virtuaalinen hitsaus, reiän läpi ja tinan tunkeutuminen jne.
3. Röntgenradiografinen lähde	Edistyneimmällä ja suljetulla röntgenputkella, pitkä käyttöikä, huoltovapaa-
4. Röntgenvastaanotto	HD digitaalinen litteä ilmaisin
5. Automaattisen navigointiikkunan visualisointi	Helppo käyttää, löydä nopeasti tunnistuskohteen sijainti
6. Kuorma-alusta	Suuri tunnistustila, koko 550 * 670 mm (suuri teollisuusohjausemolevy, led-valonauha jne.)
7. Muokattava tunnistusohjelma	Soveltuu suuren erän automaattiseen havaitsemiseen, tehokkuuden parantamiseen, maakaasutuotteiden automaattiseen havaitsemiseen
8. Muokkaa digitaalisen kirjaston hallintaa	Tunnistusohjelma voidaan tallentaa tehostekuvien havaitsemiseksi
9. MWS/ERP-järjestelmä	Mukautettava pääsy helpottaa hallintaa

Tuotteen erittely

Koko koneen tila
Ulottuvuus	1500 * 1500 * 2100 mm	Virtalähde	AC220V 10A
Paino	Noin 1500kg	Bruttopaino	Noin 2089 kg
Puinen laatikko	1940 × 1740 × 2280 mm	Nimellisteho	1,7 kW
Ovi-avattu	Manuaalinen + järjestelmäinduktio	Tarkastustila	offline{0}}
Lataustapa	ihminen-	Viranomaisten hallinta	salasana

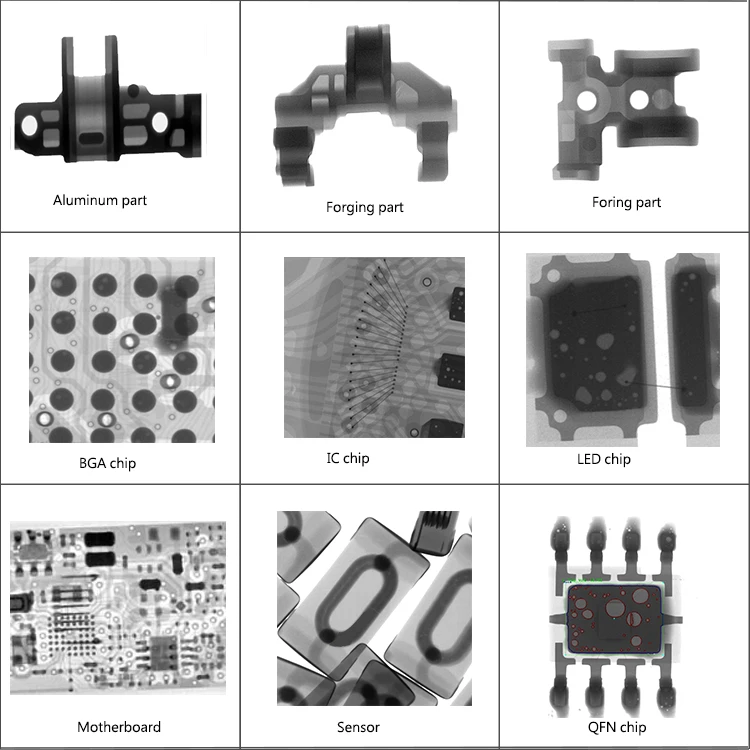

Tuotteet Sovellus

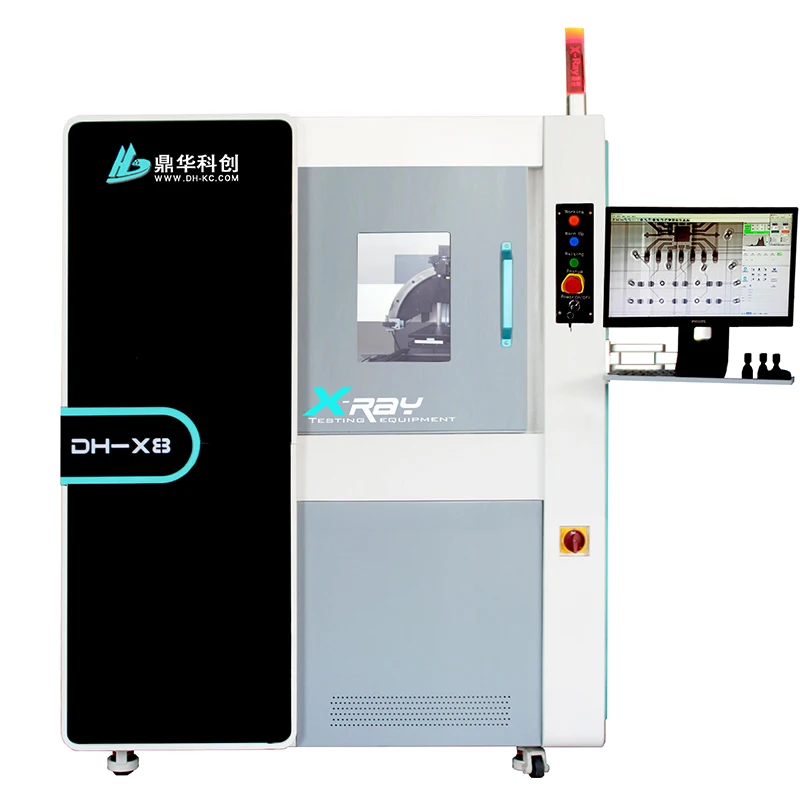

DH-X8 on monilla teollisuudenaloilla käytettävä röntgentarkastusjärjestelmä piirilevyjen kokoonpanoon. Röntgen-PCB-tarkastuskone on -tuhoamaton testausjärjestelmä, joka sopii elektroniikkateollisuuteen ja SMT-teollisuuteen, puolijohdeteollisuuteen, autoelektroniikkaan, automaatioon jne.
