Kosketusnäytöllinen älypuhelin BGA Rework Station

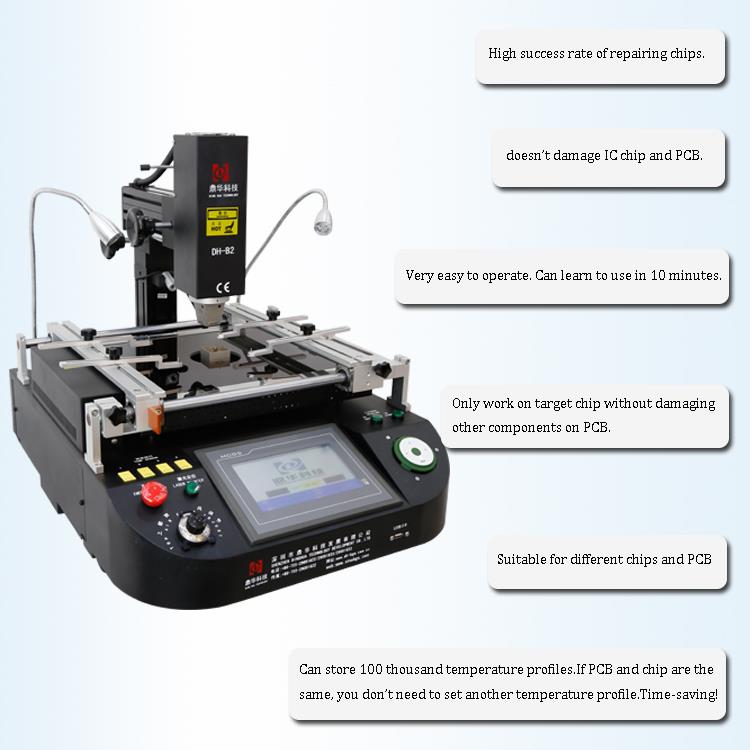

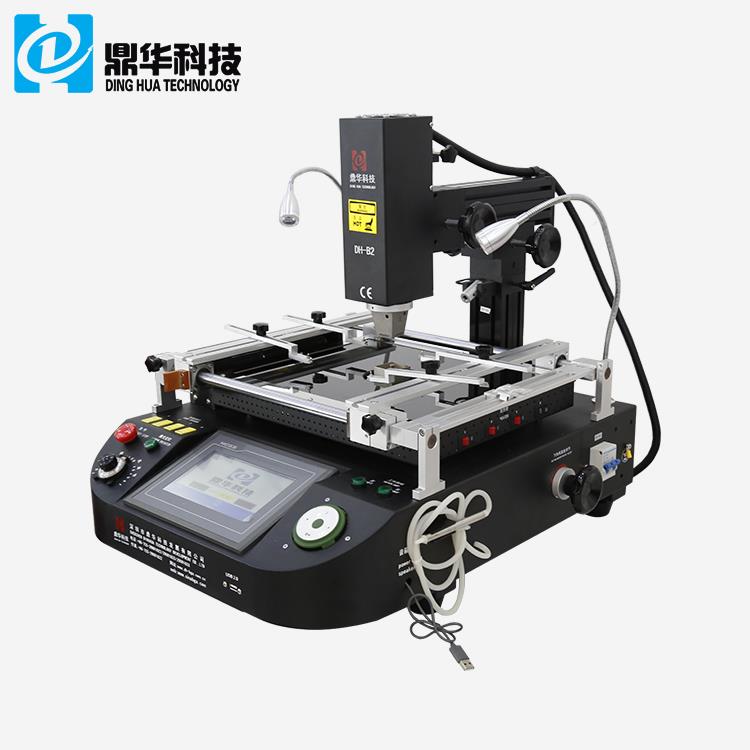

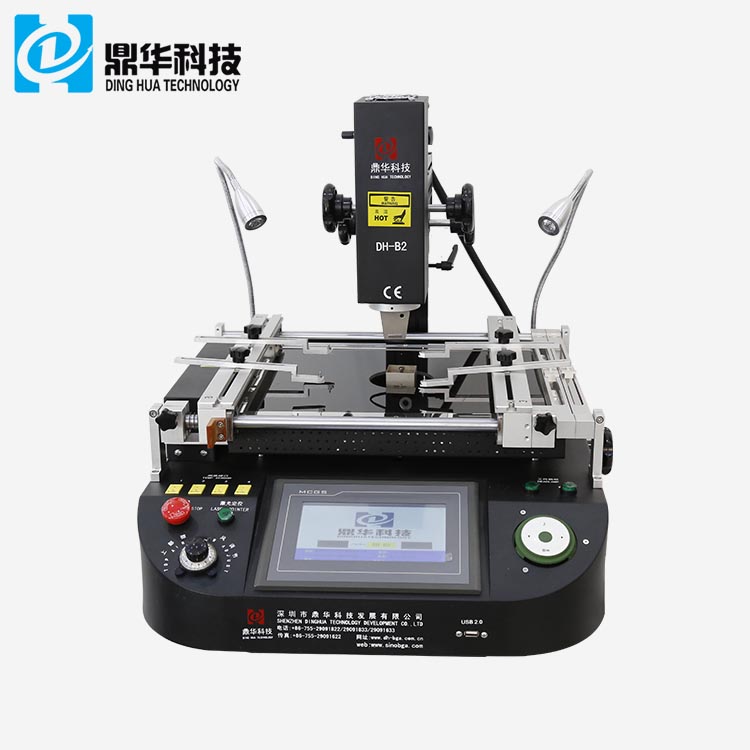

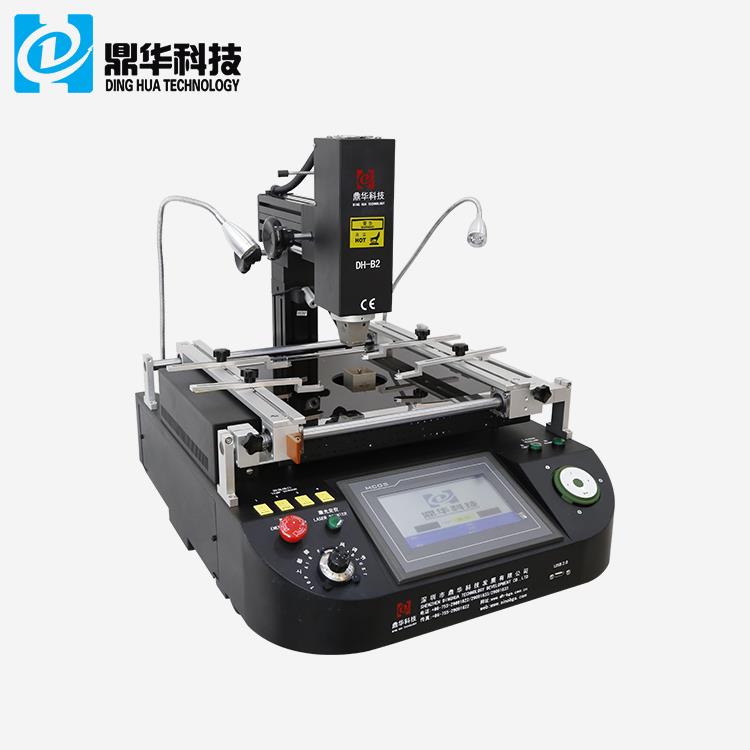

1. Kosketusnäytöllisen älypuhelimen BGA-rework station DH-B2 tuotekuvaus
Neljä ulkoista lämpötila-anturia havaitsevat BGA:n koko lämpötilan samanaikaisesti, Dinghua BGA Rework
Station DH-B2 mahdollistaa lämpötilan seurannan ja tarkan reaaliaikaisen lämpötilaprofiilin analysoinnin.
2. Kosketusnäytöllisen älypuhelimen BGA-rework station DH-B2 tuotespesifikaatio
DH-B2 Tekniset tiedot | |
Kokonaisteho | 4800W |
Ylälämmitin | 800W |
Pohja lämmitin | 2. 1200W, 3. IR-diodiputkilämmitys 2700W |
Tehoa | AC220V±10％ 50Hz |
Bluetooth musiikki | Bluetooth Musical -toiminnolla, yhdistetty matkapuhelimella tai muistikortilla musiikkiin, nauti työstä, nauti musiikista. |
Valaistus | Taiwanin led-työvalo, joka kulma säädetty. |
Toimintatila | HD-kosketusnäyttö, älykäs keskusteluliittymä, digitaalinen järjestelmäasetus |
Varastointi | 50 000 ryhmää |
Ylälämmittimen liike | Oikea/vasen, eteen/taakse, pyöri vapaasti. |
Paikannus | Älykäs paikannus, piirilevy voidaan säätää X, Y suuntaan "5 pisteen tuella" + V-ura piirilevyteline + yleiskiinnikkeet. |
Lämpötilan säätö | K-anturi, suljettu silmukka |
Lämpötilan tarkkuus | ±2 astetta |
PCB koko | Max 500×400 mm Min 20×20 mm |
BGA-siru | 2x2 mm - 80x80 mm |
Pienin lastuväli | 0.15 mm |
Ulkoinen lämpötila-anturi | 4 kpl |
Mitat | 650*700*650mm |
Nettopaino | 48kg |
3. Kosketusnäytöllisen älypuhelimen tuoteedut BGA-rework station DH-B2

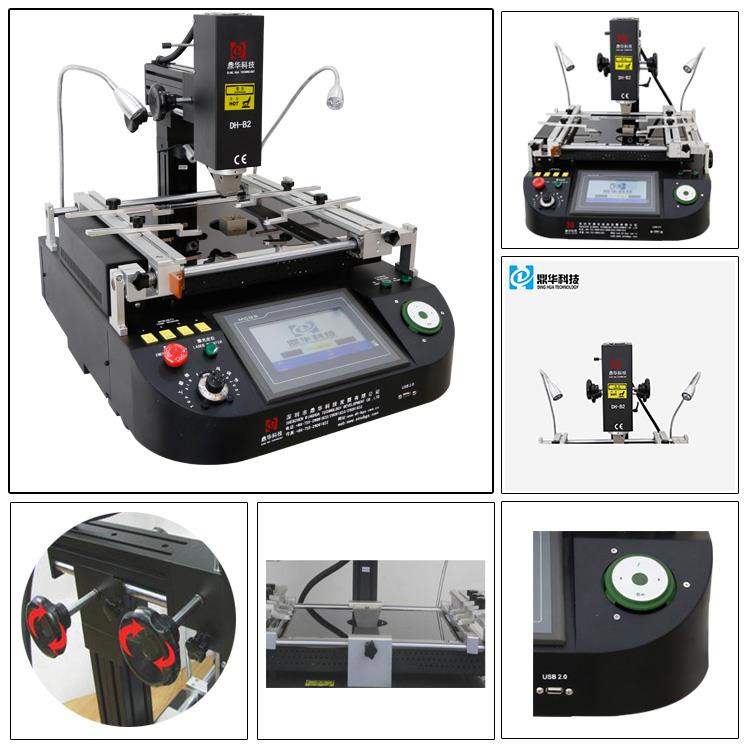

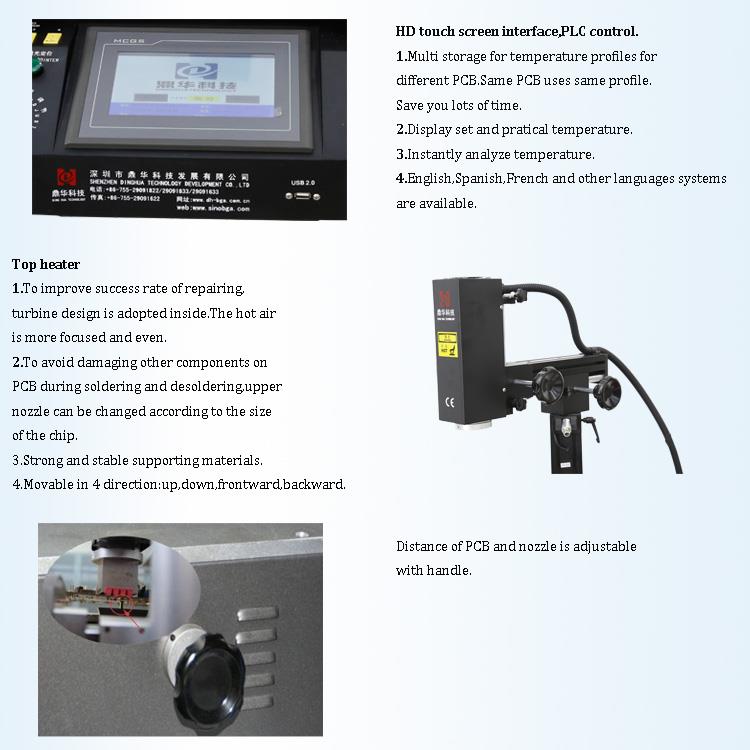

4. Kosketusnäytöllisen älypuhelimen BGA-rework station DH-B2 tuotetiedot

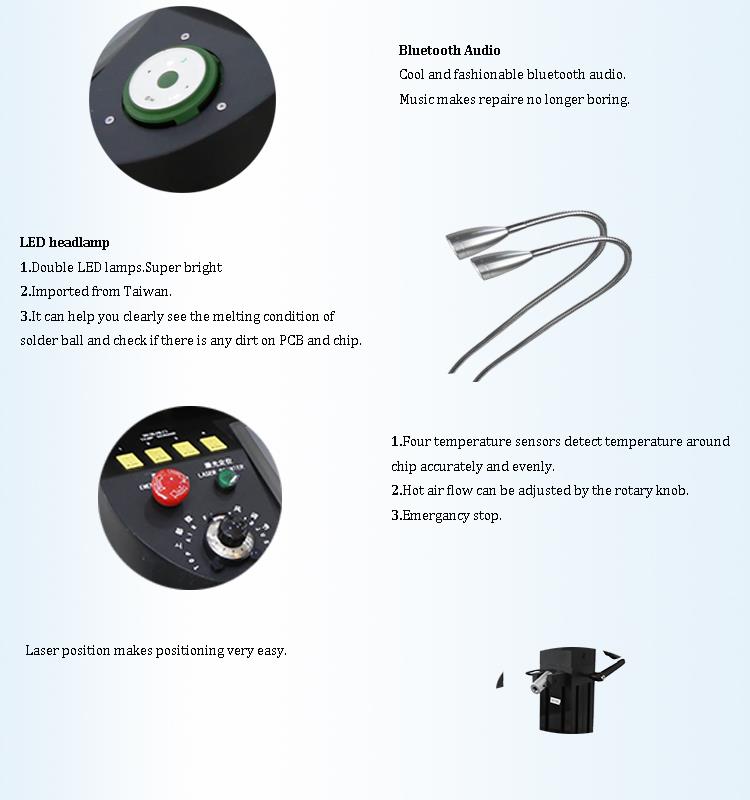

1. Bluetooth-ääni
Siisti ja muodikas bluetooth-ääni.
Musiikin ansiosta korjaaminen ei ole enää tylsää.

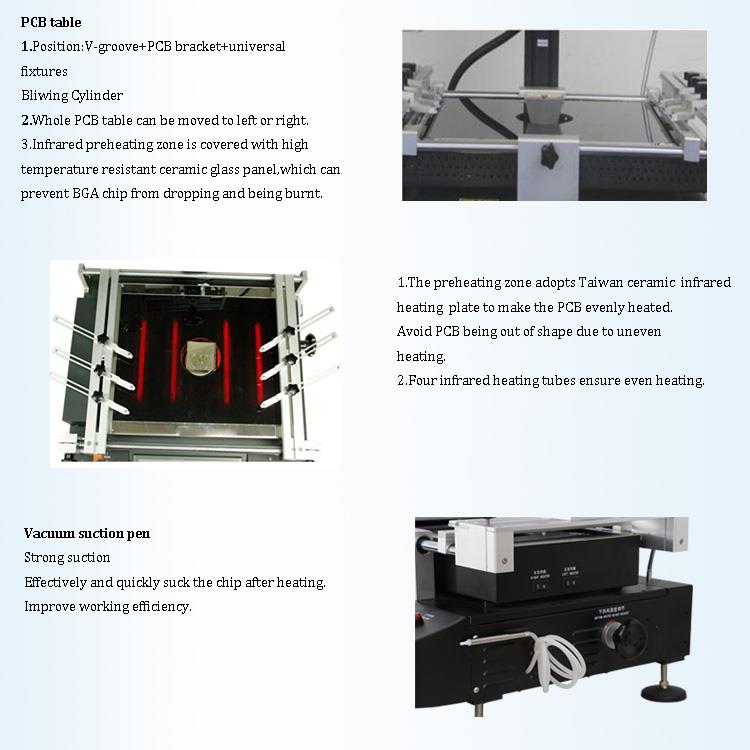

2. Neljä infrapunalämmitysputkea takaavat tasaisen lämmityksen.
3. Neljä lämpötila-anturia havaitsevat lämpötilan sirun ympärillä tarkasti ja tasaisesti.
4. Kuuman ilman virtausta voidaan säätää kiertosäätimellä.
5. Hätäpysäytys.
6. Laserasento tekee paikannuksesta erittäin helppoa.
5. Miksi valita kosketusnäytöllinen älypuhelin BGA-rework station DH-B2
1). Erikokoisilla suuttimilla, helppo vaihtaa ja käyttää, räätälöityjä on saatavana.
2). Värikkäät painikkeet englanniksi ja kiinaksi, helppo tunnistaa ja käyttää.
3). CE-sertifiointi, automaattinen sammutussuoja hätätilanteessa.
4). Ei väärää tai väärennettyä hitsausta.
5). Vahva lämpömittari, lämpötilan mittaus tarkempi.
6. Kosketusnäytöllisen älypuhelimen BGA-rework station DH-B2 pakkaus, toimitus

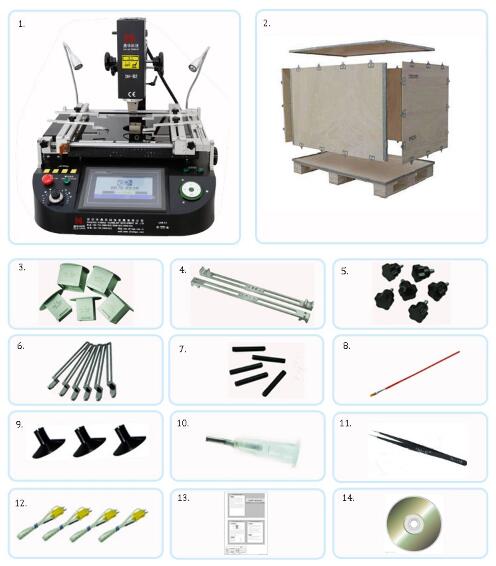

Pakkauslista | |
Kone | 1 sarja |
Yläsuutin | 3 kpl (31*31mm, 38*38mm, 41*41mm) |
Pohja suutin | 2 kpl (34*34mm, 55*55mm) |
Säde | 2 kpl |
Luumun nuppi | 6 kpl |
Universaali teline | 6 kpl |
Tukiruuvi | 5 kpl |
Sivellin kynä | 1 kpl |
Tyhjiö kuppi | 3 kpl |
Tyhjiö neula | 1 kappale |
Pinsetti | 1 kappale |
Lämpöanturin johto | 4 kpl |
Ammattimainen ohjekirja | 1 kpl |
Opetus-CD | 1 kpl |
8. Aiheeseen liittyvää tietoa BGA:sta
Kaiken BGA:n uudistuksen tulee noudattaa perusperiaatetta. BGA-paketin näyttöjen määrä ja
Lämpösyklin BGA-tyynyä on vähennettävä, ja kun lämpösyklien lukumäärä kasvaa, todennäköisyys
tyynyn, juotosmaskin ja itse BGA-paketin lämpövauriot lisääntyvät. Nykyinen tila
BGA-tekniikka Tämä tekniikka on houkutteleva korkean i/o-luvun vuoksi. Röntgentarkastuksen korkeiden kustannusten vuoksi
laitteet, ihmiset syyttävät usein BGA:ta tarkastuksen tarpeesta. Tällä tekniikalla sattuu olemaan etu
tarkastusta ei tarvita, ja sijoitustekniikkaa on kehitetty itsenäisistä laitteista mekaanisiin
laitteet. Tulostus- ja reflow-käyrät voidaan piirtää helposti. Kuitenkin, kun komponentti poistetaan uudelleen
komponentin siirtäminen, juotospallojen lisääminen komponenttiin ei yleensä tyydytä käyttäjän tarpeita.
