Automaattinen SMD Re-work System
-Suutin, jossa on uudelleenvirtausaukko. -Optinen kohdistus-3 Lämpöalueet - Manuaalinen ja automaattinen tila
Kuvaus

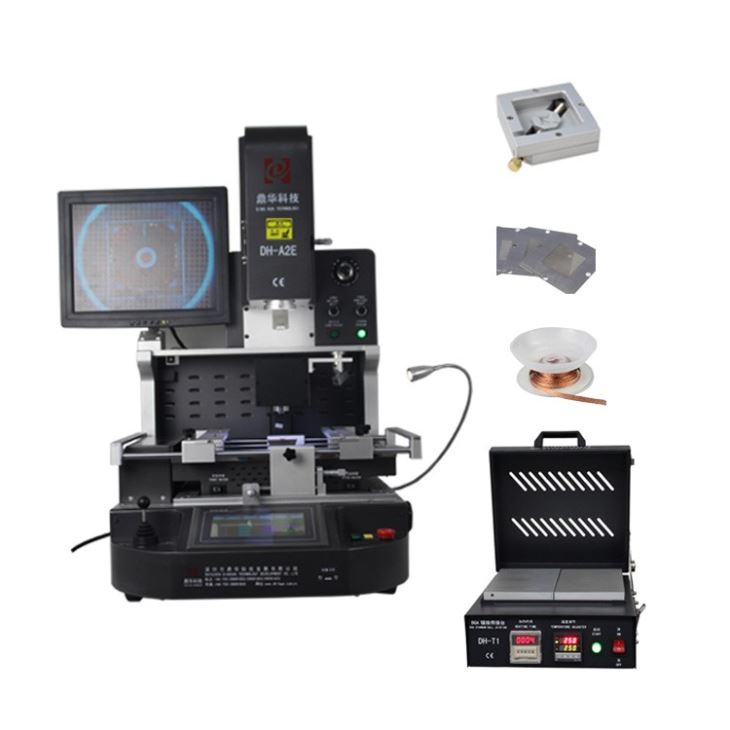

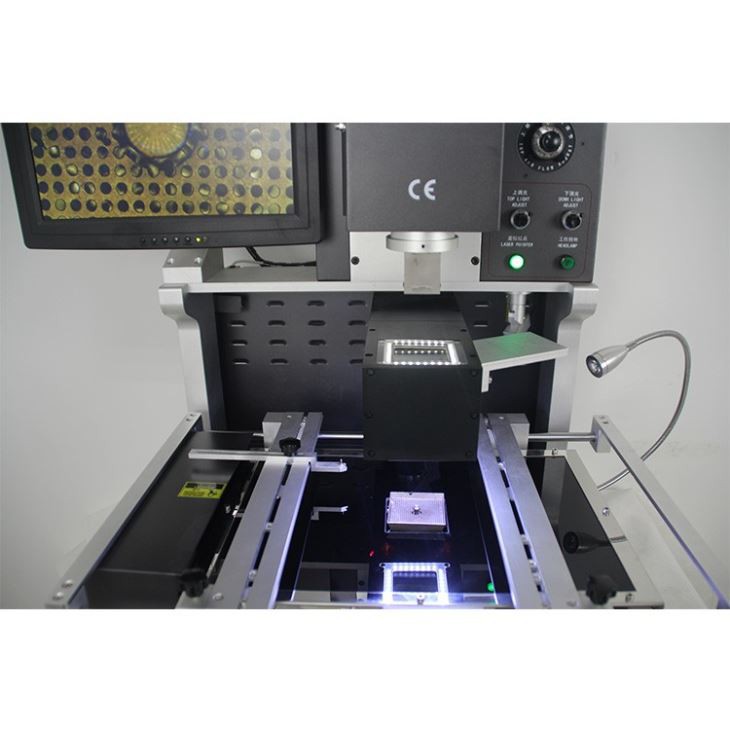

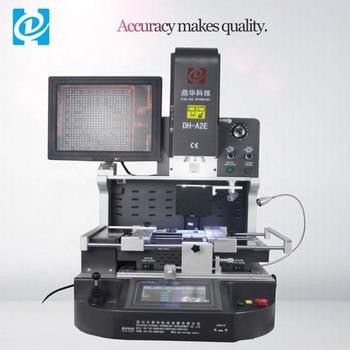

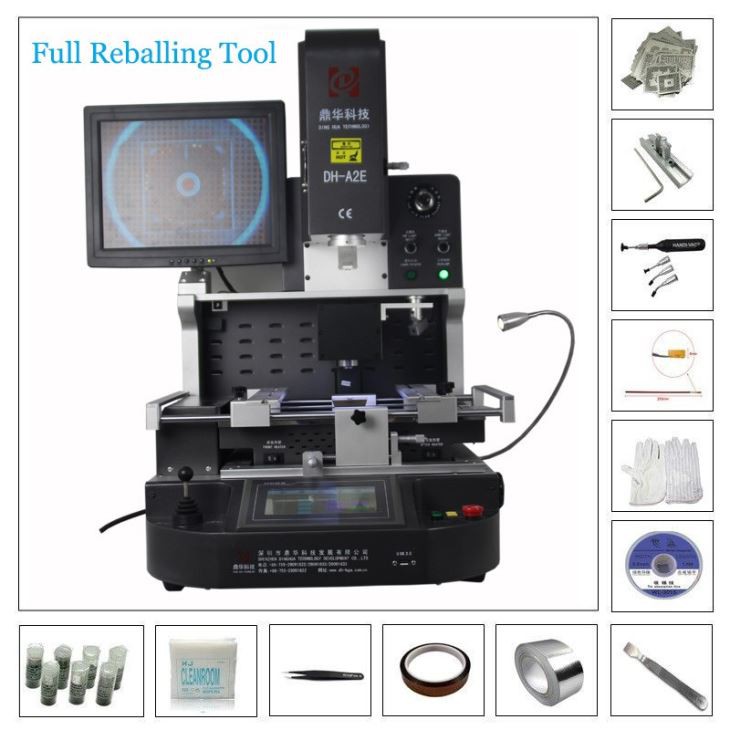

Automaattinen SMD Re-work System DH-A2E
Automaattinen SMD-rework system DH-A2E on elektroninen laite, jota käytetään korjaamiseen tai
Pinta-asennettujen komponenttien vaihtaminen painetuille piirilevyille (PCB:t) automaattisesti. Se yleensä
käyttää lämpö-, ilma- ja tyhjiötekniikoiden yhdistelmää SMD-komponenttien poistamiseen ja vaihtamiseen.
DH-A2E-mallissa voi olla erityisiä ominaisuuksia ja ominaisuuksia, jotka erottavat sen muista korjauksista
järjestelmät. Tarkempia tietoja on parasta etsiä valmistajan asiakirjoista tai verkkosivustosta
tuotteesta.
Tekniset tiedot:
| 1 | Kokonaisteho | 5300w |
| 2 | 3 erillistä lämmitintä | Ylälämpöilma 1200w, alempi kuuma ilma 1200w, alhainen infrapuna-esilämmitys 2700w |
| 3 | Jännite | AC220V±10% 50/60Hz |

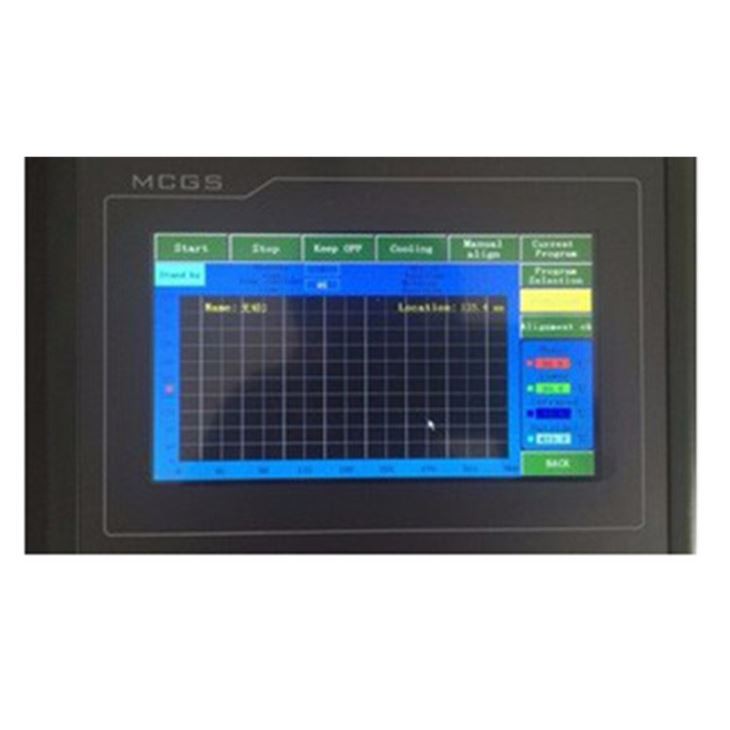

| 4 | Sähköosat | 7 tuuman kosketusnäyttö + erittäin tarkka älykäs lämpötilan säätömoduuli + askelmoottoriohjain + PLC + LCD-näyttö + korkearesoluutioinen optinen CCD-järjestelmä + laserpaikannus |
| 5 | Lämpötilan säätö | K-Sensor suljettu silmukka + PID automaattinen lämpötilakompensointi + lämpötilamoduuli, lämpötilatarkkuus ±2 astetta. |
| 6 | PCB-paikannus | V-ura + yleisteline + siirrettävä piirilevyhylly |
| 7 | Sovellettava piirilevyn koko | Max 370x410mm min 22x22mm |
| 8 | Soveltuva BGA-koko | 1*1mm ~ 80*80mm |
| 9 | Mitat | 600 x 700 x 850 mm (P*L*K) |
| 10 | Nettopaino | 70 kg |
Sovellukset:
Käytetään laajasti sirutason korjauksessa seuraavissa tuotteissa:
1. Kannettavan ja pöytätietokoneen PCBA
2. Pelikonsolit, kuten Xbox One, Play Station 4 -emolevyt
3. Matkapuhelimen PCBA, kuten iPhonen emolevyt
4. TV&TV-digisovittimen emolevy
5. Palvelin, tulostin, kamera jne. emolevy
Voidaan muokata BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED-siru.
DH-A2E on ammattimainen juotosasema, joka on suunniteltu korvaamaan BGA-siruja korkeaa tehoa vaativissa piirilevyissä
lämmitys. Sopii käytettäväksi sekä lyijyttömän että lyijyttömän tinan kanssa. Ohjelmoitavien profiilien ja korkean laadun ansiosta
lämmityselementit hallitsemme tarkasti juotosprosessin ja siten korjauksen tehokkuuden.
Suuri teho tekee DH-A2E:stä täydellisen työkalun elektroniikkapalveluille, jotka ovat erikoistuneet lap-
topit ja konsolit.

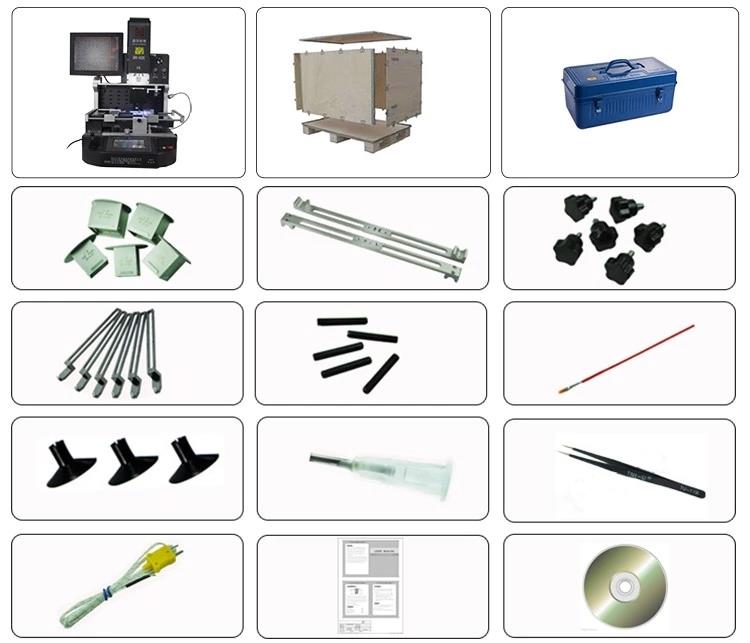

Paketti:
1. Kone: automaattinen smd-uudelleentyöjärjestelmä
2. Kaikki pakattu vakaisiin ja vahvoihin puisiin koteloihin.
3. Yläsuutin: 3 kpl (31 * 31 mm, 38 * 38 mm, 41 * 41 mm alasuutin: 2 kpl (34 * 34 mm, 55 * 55 mm)
4. Palkki: 2 kpl
5. Luumun nuppi: 6 kpl
6. Yleisteline: 6 kpl
7. Ruuvi: 5 kpl
8. Harja: 1 kpl
9. Imukuppi: 3 kpl
10. Tyhjiöneula: 1 kpl
11. Pinsetti: 1 kpl
12. Lämpötila-anturin kaapeli: 1 kpl
13. Käyttöohje: 1 kpl
14. Esittely-CD: 1 kpl
Palvelumme
1. Ennakkomyynnissä ilmainen esittely- ja tiedotuskonsultointia varten, paikan päällä tai videolla.
2.Voi tarjota prosessivideota tai koulutusta ennen lähetystä tarpeidesi mukaan.
3. Jälkimyynti, vahva ammatillinen tekninen tukitiimi.
4. Tarjoa valtava alennus joukkotilauksesta tai toistuvista tilauksista.
5. Takuu: 1 vuosi ilmaiseksi ja osien hinta seuraavien vuosien ajan.
Miksi valita meidät
Olemme valmistajan=oma tehdas+ konesuunnittelu+itsemme valmistama ohutlevy +
suihkuta jauhetta + vahva kokoa konetiimi + pakkaus + ilmainen koulutus;
1). Logo / tuotemerkki: Asiakkaiden mallit ja logot ovat tervetulleita, voimme silkkitulostaa oman logosi;
2). HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN myyjä;
3). Hyvät markkinat Koreassa, Japanissa, Pohjois-Afrikassa, Vietnamissa, Brasiliassa, Turkissa, Intiassa, Meksikossa ja Etelä-Aasiassa,Keski-idän ja Euroopan maat;
1). 100 % UUSI Dinghuan tehtaalta;
2). Yli 20 T&K-insinööriä 10 vuoden kokemuksella;
3). Yli 100 000 maailmanlaajuista käyttäjää;
4). Kaikki mallit hyväksytty CE ISO9001;
5). 100 % QC-tarkastus ennen lähetystä;
6). Korkea laatu ja kilpailukykyinen hinta.
