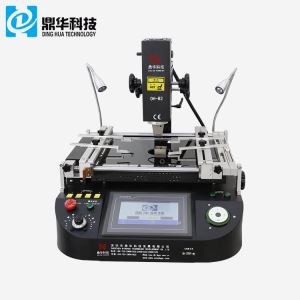

Puoliautomaattinen optinen BGA-rework Station
1. Tuotteen esittely
Uusi määritelmä levykorjaukselle: automaattinen, joustava ja prosessivarma!
- Erittäin tehokas 1200 W hybridilämpöpää
- Homogeeninen, laaja-alainen IR-pohjalämmitys, jossa 3 lämmitysvyöhykettä (800 W kukin)
- Automaattinen ja tarkka komponenttien kohdistus konenäön avulla
- Erittäin tarkka, moottorikäyttöinen akselijärjestelmä komponenttien sijoittamiseen (+/- 0.025 mm)
- Käyttäjästä riippumattomat, toistettavat korjaustulokset taataan
- Prosessin ohjaus ja dokumentointi operaattoriohjelmistolla HRSoft
- Täysautomaattinen tai puoliautomaattinen toiminta
- Sopii käytettäväksi Dip&Print Stationin kanssa
2. Tuotteen tekniset tiedot
|
Mitat (L x S x K) mm |
660 * 620 * 850 mm |
|
Paino kg |
70 kg |
|
Antistaattinen muotoilu (y/n) |
y |
|
Teholuokitus W |
5300W |
|
Nimellisjännite V/AC |
110-220V 50/60Hz |
|
Ylälämmitys |
Kuuma ilma 1200W |
|
Alempi lämmitys |
Kuuma ilma 1200W |
|
Esilämmitysalue |
Infrapuna 2700 W, koko: 250 x 330 mm |
|
Piirilevyn koko mm |
alkaen 20*20~370*450 mm |
|
Komponentin koko mm |
alkaen 1*1 80*80 |
|
Toiminta |
7-tuumainen sisäänrakennettu kosketusnäyttö, 800*480 resoluutio |
|
Testisymboli |
CE |

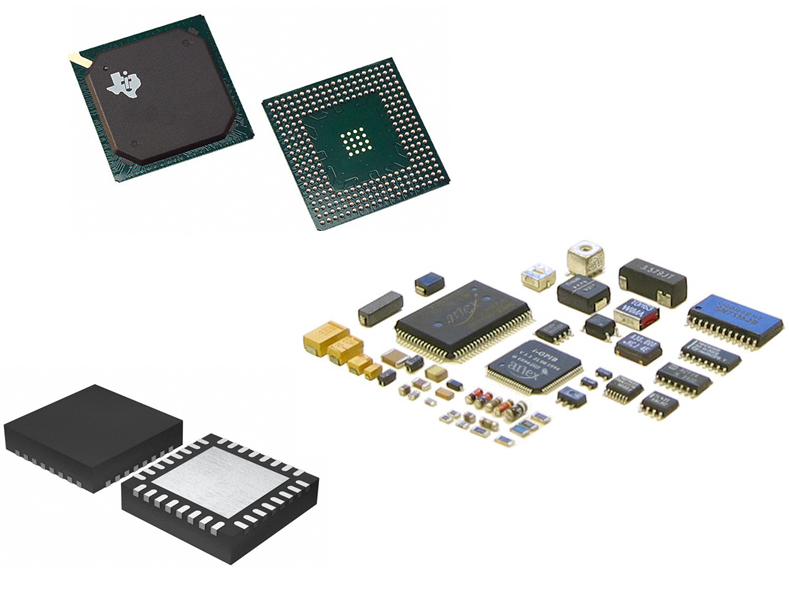

3. Tuotesovellukset
Kaikentyyppisten pinta-asennettavien laitteiden (SMD) juotospurkaus, sijoittelu ja juottaminen: BGA, metallinen BGA, CGA,
BGA-kanta, QFP, PLCC, MLF ja pienoiskomponentit, joiden reunan pituus on jopa 1 x 1 mm.

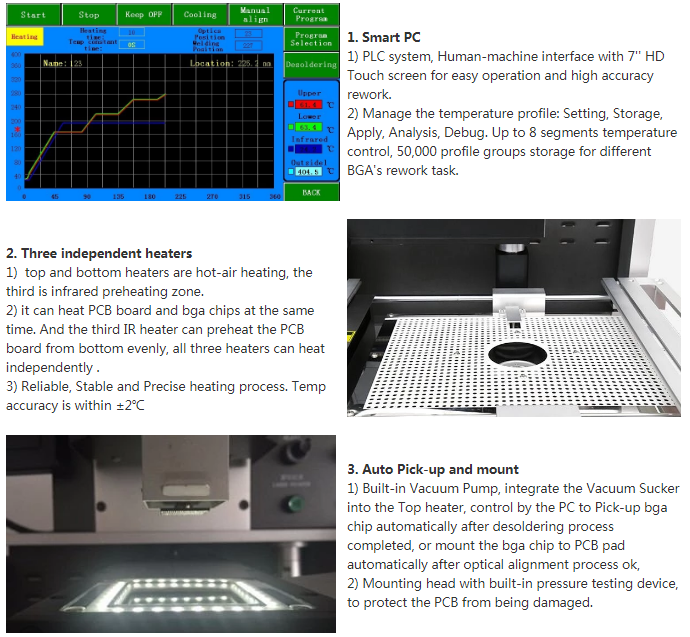

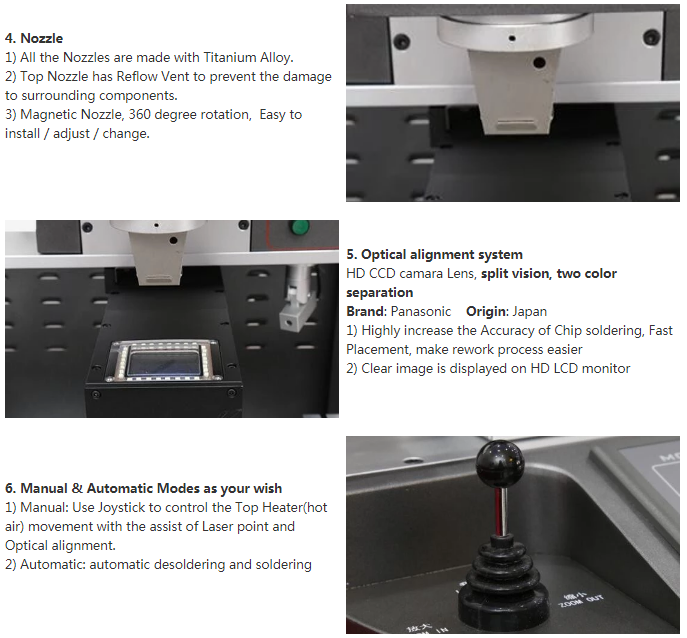

4. Tuotetiedot
5. Tuotteen pätevyydet
6. Palvelumme
Tukeaksemme asiakkaitamme tarjoamme Gold Standard -myynti- ja teknisiä tukipalveluita Dinghuan toimistoistamme.
Korkeasti koulutetut insinöörimme ovat kokeneita kaikentyyppisistä korjaussovelluksista ja voivat auttaa prosesseissa, suuttimissa, stensiileissä, varaosissa ja mukauttamisessa.
7. FAQ
K: Kuinka Dinghua BGA-rework -kone ohjaa lämpötilaa? Kuumeneeko kone liian kuumaksi ja vahingoittaako piirilevyä tai sirua?
V: Dinghua BGA-rework kone voi lämmittää PCB- ja BGA-siruja samanaikaisesti. Kolmas infrapunalämmitin esilämmittää piirilevyn alhaalta tasaisesti, jotta vältetään piirilevyn muodonmuutos korjausprosessin aikana. Kaikkia kolmea lämmitintä voidaan ohjata itsenäisesti.
Se käyttää K-tyyppistä termoparia suljetun silmukan ohjauksella ja automaattista PID-lämpötilan kompensointijärjestelmää yhdessä PLC:n ja lämpötilamoduulin kanssa varmistamaan tarkan lämpötilan säädön ±2 asteen poikkeamalla.
K: Kuinka Dinghua BGA -työkone takaa turvallisuuden suojellakseen käyttäjää hätätilanteessa?
V: Kone on CE-sertifioitu ja varustettu hätäpainikkeella. Lisäksi on äänivaroitus, joka aktivoituu noin 5 sekuntia ennen kuin juotos/juottamisen poisto on valmis. Siinä on myös automaattinen virrankatkaisusuojajärjestelmä epänormaalin tapahtuman varalta, ja siinä on kaksinkertainen ylikuumenemissuoja.
