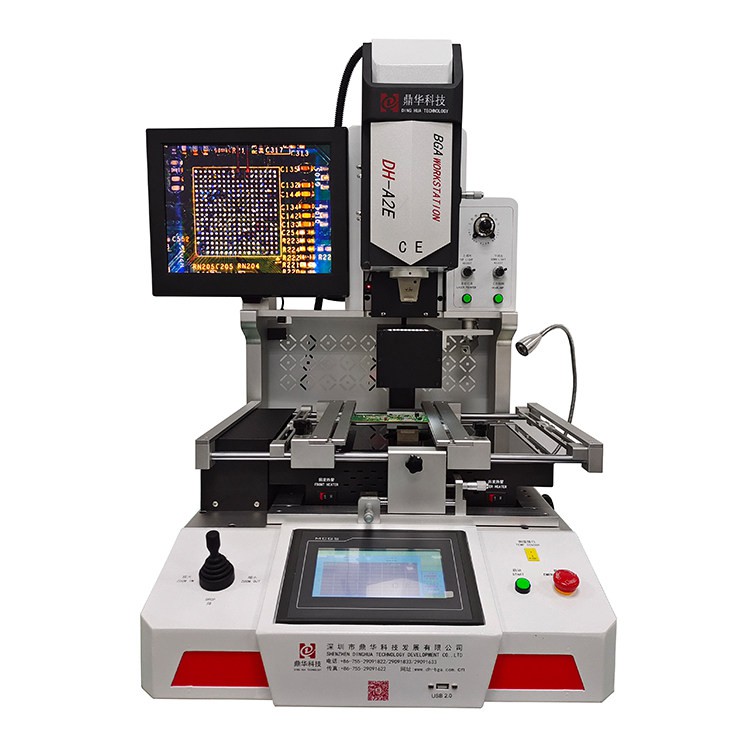

Bga:n juottamisen poisto



1.Optinen kohdistus– Tarkka lastun sijoittelu, nollavirhe/offset.

2. Täysi automaatio– Automaattinen purkaminen, juottaminen ja sirujen talteenotto vähentää käsityötä.

3. Säädettävä Gentle Airflow– Nopeus viritetty sirun koon mukaan; estää pientä{0}}komponenttien siirtymistä, parantaa uudelleentyöstön tehokkuutta.

4.Laser Positioning– Yksi{0}}askel tarkka emolevyn sijoitus.

5. Tehokas esilämmitysalue– Valoisa lämmitysputki nopeaan, vakaaseen lämmitykseen; lämmönkestävä lasikansi (energiaa-säästävä, ympäristöystävällinen-, tyylikäs muotoilu).

6. Ulkoinen lämpötila-anturi– Reaaliaikainen lämpötilanvalvonta{0}}tarkka ja luotettava ohjaus.

7.Käyttäjäystävällinen-kosketusnäyttö– Esiladatut ohjelmat, ei vaadi erityiskoulutusta helppoon käyttöön.

8.Kaksi käyttötilaa– Manuaaliset/automaattiset tilat joustavaan virheenkorjaukseen ja erän uudelleenkäsittelyyn.

9.USB-liitäntä– Tukee ohjelmistopäivityksiä ja tietojen tuontia/tallennusta PC-analyysiä varten.







Kokonaisteho	5700W
Ylälämmitin	1200W
Pohja lämmitin	Toinen lämpötilavyöhyke on 1200W ja kolmas lämpötilavyöhyke 3200W (lämmitysaluetta on lisätty erilaisille piirilevyille).
tehoa	AC 220V±10％50/60 Hz
Mitat	L600×W700×K850 mm
Paikannus	V-muotoinen paikka, X-suunnassa säädettävä PCB-kannatin ja varustettu yleiskiinnikkeellä.
Lämpötilan säätö	K-tyyppinen termopari (K-anturi) ,suljetun-silmukan ohjaus
Lämpötilan tarkkuus	±1 astetta
asema tarkkuus	0,01 mm
PCB koko	Max 450×500 mm Min10×10mm
BGA-siru	2X2-80X80mm
Minimisiruvälilyönti	0.1mm
Ulkoinen lämpötila-anturi	Yksi, laajennettava (valinnainen)
Nettopaino	70kg
Sovellus	bga-rework-asema mobiililaitteille, infrapuna-smd-muokkausasema, infrapunajuotosasema





1. Älykäs ohjaus ja käyräanalyysi:Tämä bga-rework-asema mobiiliin sulautettuun teollisuustietokoneeseen + HD-kosketusnäyttö HMI + PLC-ohjaus; reaaliaikainen lämpötilakäyrien näyttö, analysointi ja korjaus.



2. Tarkka lämpötilan säätö (±1 aste):Korkea-tarkkuus K--tyyppinen termopari suljettu-silmukkaohjaus + automaattinen lämpötilan kompensointi; ulkoinen lämpötilan mittausliitäntä kalibrointia varten.

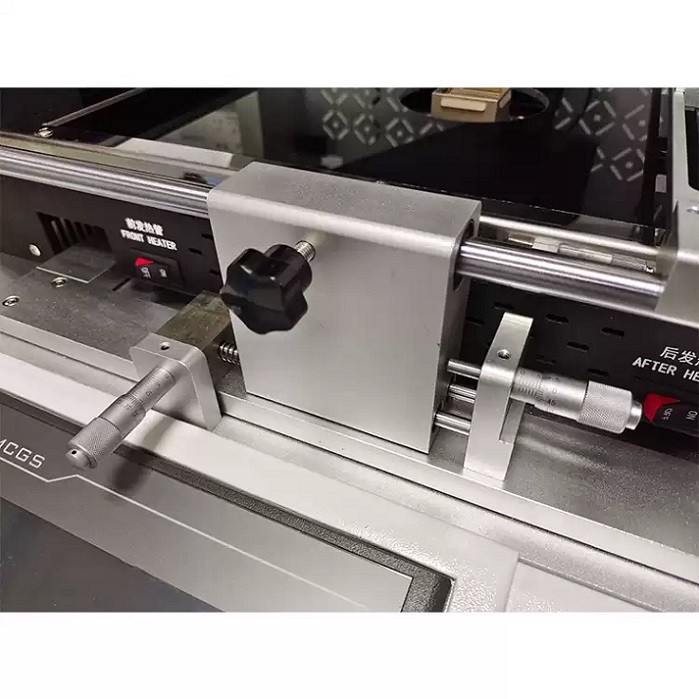

3. Tarkka paikannusjärjestelmä:Stepper-liikkeen ohjaus + korkea-tarkka näön kohdistus; V-muotoiset urat + lineaariset luistit 3-akselista hienosäätöä varten, sopii kaikenkokoisille/-asetelmille PCB:ille.



4. PCB-suojausteline:Joustava liikkuva yleiskiinnike estää reunakomponenttien vaurioitumista ja piirilevyn muodonmuutoksia, sopii kaikkiin BGA-pakettien uudelleenkäsittelyyn.

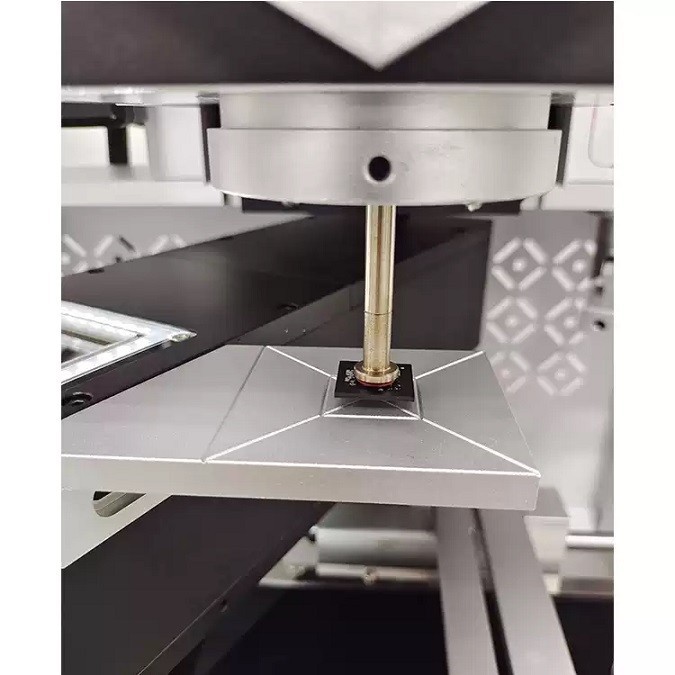

5. Monipuoliset metalliseossuuttimet:Moni-spesifiset suuttimet 360 asteen vapaalla pyörimisellä; helppo asentaa ja vaihtaa.



6. 3 Itsenäiset lämmitysvyöhykkeet:Samanaikainen usean{0}}ryhmän, usean-segmentin lämpötilan säätö; HMI-perustuu lämpötilan, ajan, kaltevuuden, jäähdytyksen ja tyhjiön asetus.



7,8 segmentin lämpötilan säätö ja käyrän tallennus:Massiivinen lämpötilakäyrän tallennus nopeaan noutoon; riippumaton PID-algoritmi tasaiseen lämmitykseen ja tarkkaan lämpötilan säätöön.



8. Nopea jäähdytys ja automaattinen prosessinohjaus;Suuri-teho risti-virtaustuuletin estää piirilevyn muodonmuutoksen; täysin automatisoidut asennus-, juotos- ja juotoksen purkuprosessit.



9. Kätevä ohjaussauvan käyttö:Ohjaa pään pystysuuntaista liikettä ja kuvan zoomausta-nopeasti ja{1}}käyttäjäystävällisesti.



10. Äänihälytys ja automaattinen jäähdytys:Äänihälytys 5–10 s ennen prosessin päättymistä; automaattinen jäähdytysjärjestelmä pysähtyy huoneenlämmössä koneen käyttöiän pidentämiseksi.



11. Automaattiset toiminnot:Automaattinen materiaalin poiminta/syöttö ja kameran sisäänveto/ulkottaminen tehokkuuden parantamiseksi.



12.CE-Sertifioitu turvallisuus:Hätäpysäytyskytkin + automaattinen virrankatkaisu-suojaus odottamattomia tapauksia varten.
