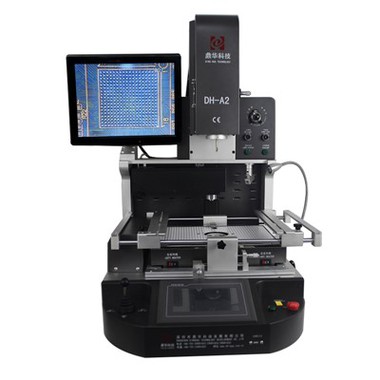

BGA-kone kannettavalle tietokoneelle

                         BGA-kone kannettavalle tietokoneellematkapuhelin ja hashboard

Suunniteltu vuonna 2021, päivitetty DH-G620:sta, automaattisempi BGA-, POP-, QFN- ja

muiden sirujen juotospurkaus, asennus ja juottaminen, kaunis ulkoasu ja käytännöllinen toiminta,

kuten HD-näyttö, jaettu kamera siru- ja piirilevypisteille ja laserpiste yksinkertaiseen

paikannukset, jotka ovat erittäin tyytyväisiä Macbookin, pöytäkoneen, auton PCBA:n, hashin uudelleenkäsittelyyn

lauta- ja pelikonsolikoneiden korjaus jne.



Ⅰ. BGA-rework-koneen parametribga-rework-automaattikoneelle

Virtalähde	110-240V 50/60Hz
Nimellisteho	5500W bga rework-asemakone
Lämmitystila	Riippumaton 3-lämmitysalueelle
Hakkeen nouto	Tyhjiö aktivoituu paineella
Sirupistekuvaus	kuvattu näytölle kameralla
Laserpiste	osoitti sirun bga-lasermuokkauskoneen keskustaan
USB-portti	Järjestelmä päivitetty, lämpötilaprofiili ladattu
Lähennä/loitonna	Max 200x automaattitarkennuksella
PCB koko	370 * 410 mm paras bga-työkone
Sirun koko	1*1-80*80mm
PCB:n sijainti	V-ura, Siirrettävä alusta X, Y, universaali kalusteet
Näytön näyttö	15 tuumaa
Kosketusnäyttö	7 tuuman bga-muokkausjärjestelmä
Termopari	1 kpl (valinnainen)
LED-lamppu	10W joustavalla varrella
Yläilmavirta	säädettävä
Jäähdytysjärjestelmä	automaattinen
Ulottuvuus	700 * 600 * 880mm
Bruttopaino	65kg bga bga korjauskone kannettavan tietokoneen emolevylle

Ⅱ. Osa siruista, jotka usein muokataan seuraavasti:

englanniksi



Itse asiassa emme voi muokata näitä siruja kuten edellä, vaan myös flip chip -komponentteja, jotka ovat

käytetään harvoin piirilevyjen kokoonpanossa, mutta niiden merkitys kasvaa jatkuvasti tarpeen tullen

elektronisten komponenttien miniatyrisointi kasvaa. Flip chipit ovat paljaita siruja, jotka on asennettu

suoraan piirin alustalle ilman muita liitäntäjohtoja, aktiivinen puoli päin

alas. Tämä tarkoittaa, että ne ovat kooltaan poikkeuksellisen pieniä. Tämä tekniikka on usein ainoa sopiva

asennusmahdollisuus erittäin monimutkaisille piireille, joissa on tuhansia koskettimia. Tyypillisesti flip chips

ne kootaan johtavalla liittämisellä tai paineliitoksella (lämpöpuristusliitos),

muita vaihtoehtoja ovat juottaminen, kuten me teemme.



Ⅲ.Juottamisen ja juottamisen perusteetbga-rework laitteita

Siellä on 2 kuumailmaa juottamista tai juottamisen purkamista varten ja 1 suuri IR-esilämmitysalue esilämmitettävää piirilevyä varten,

joka voi tehdä piirilevystä suojatun lämmityksen aikana tai lämmityksen loppuun. bga-asema



Ⅳ. Koneen rakenne ja toimintabga-rework station -koneen hinnasta

Yläpää	Automaattinen ylös ja alas BGA-koneen ylemmän kuumailmalämmittimen kanssa
Näytön näyttö	sirun ja emolevyn kuvantaminen reballing koneella
Optinen CCD	Split-vision sirulle ja emolevylle
IR-esilämmitys	PCB-esilämmitys bga-koneen hinta
Jäähdytystuuletin	Automaattinen käynnistys koneen lakattua toimimasta
Vasen IR-kytkin	BGA-palautuskoneen IR-kytkin
Lähennä/loitonna	paina alas
Laserpiste	paina alas
Valokytkin	paina alas
Enkeli pyörii	Pyörivä
Kevyt	Valaistus
Alempi/ylempi suutin	juottaminen tai juottamisen purkaminen
Mikrometrit	Piirikorttia siirretty +/- 15 mm X- tai Y-akselilla
Oikea IR-kytkin	IR-kytkin
Ylempi sykesäätö	Kuumailmavirtausta säätävä bga-rework kone
CCD valon säätö	Valonlähteen säätö
Hätänuppi	Paina alas
Aloita	Paina alas
Termoparin portti	Ulkoisen lämpötilan testaus, 1 kpl mobiili ic-palautuskone
Ihmisen ja koneen käyttöliittymä	Kosketusnäyttö ajan ja lämpötilan asettamiseen



Ⅴ. Demo videoparas bga-muokkauskone



Ⅵ. Myynnin jälkeinen palveluic reballing koneesta

Takuu: 12 kuukautta tai enemmän (riippuu asiakkaan tarpeista)

Palvelutapa: online-tuki tai videopuhelu, insinöörien lähettäminen paikan päällä/arkistoituna on myös saatavilla.

Huoltokustannukset: ilmaiset osat takuuaikana, ilmainen huolto, mutta pieni hinta-kustannus takuun jälkeen. auto-

matic bga reballing kone.





Ⅶ.Toimitusaikalastun uudelleenpallotuskoneesta

Minimitilaus: 1 sarja, suosittelemme käyttämään pikatapaa pienemmälle määrälle.

Jos suuri määrä, meri- tai rautatiekuljetus on saatavilla. lastunpalautuskoneeseen

EXW, FOB tai DAP ja DDP jne. ovat kunnossa.





Ⅷ. Asiaankuuluvaa tietoaBGA-muokkauskoneestabga sijoituskone

Uudelleentyöstö määritellään toimenpiteeksi, joka palauttaa painetun johdinkokoonpanon (PWA)/osan alkuperäiseen muotoonsa

kokoonpano. Uudelleentyöstöä ei tule pitää korjauksena. Jotkut tärkeistä vaatimuksista

rtyöt ovat seuraavat:

§ PWA:ssa ei ole sähköisiä tai mekaanisia vaurioita.

§ Kunnolliset laitteet ovat käytettävissä kunnostustöiden suorittamiseen.

§ Uudelleentyöstö tulee suorittaa vasta, kun poikkeamat on dokumentoitu asianmukaisesti.

§ Uudelleentyöstömenettelyt, joko talon sisällä tai myyjän/sopimusvalmistajan toimesta, tulee hyväksyä.

§ PWA tulee puhdistaa ennen uudelleenkäsittelyä hyväksyttyjä menetelmiä käyttäen. Erityiset puhdistustoimenpiteet

tulee ottaa käyttöön, jos PWA:ssa on vastaava pinnoite.

§ Juotospunoksen käyttö on sallittua kunnostuksen aikana.

1. Samansuuntaisuus

Osan/PWA:n samantasoisuuden tulee täyttää yllä olevat vaatimukset, metallisia pinsettejä ei tule käyttää

lyijyä sisältävien osien uudelleentyöstössä tulee käyttää muotoiltuja työkaluja PWA:n käsittelemiseen korjaustyön aikana, sähköstaattinen

Purkamiseen (ESD) turvallisia työkaluja tulee käyttää, puhdistus samantasoisen uudelleentyöstön jälkeen jne.

1.1 Juotospastan ja osien kohdistuksen uudelleenkäsittely (esijuoksu)

Juotospasta ja osat, jotka eivät täytä kohdistusvaatimuksia, voidaan työstää uudelleen seuraavasti: manuaalisesti

Kohdista uudelleen hyväksytyn käsityökalun avulla, jotta juotospasta ei häiriinny, ja tämän prosessin pitäisi olla

ei tahroja tai siltoja osan liikkeen jälkeen. Jos juote tahriutuu, osa ja juote

tahna on poistettava varovasti ja kaikki näkyvät juotospastan jäljet ​​tulee myös poistaa pinnasta.

PWB:n tarkastetulla alueella. Jos PWB on täynnä lisäosia, uusi juotospasta tulee levittää

jalanjälki juotospastaruiskun annostelijalla ja osa asennettu takaisin. Jos PWB on asumaton, se

ld on puhdistettava kokonaan juotospastasta, ja puhdistettu PWB on tarkastettava valmistuksen vaatimustenmukaisuuden varalta.

näytteleminen. Osat voidaan käyttää uudelleen sen jälkeen, kun osien johdot on puhdistettu hyväksytyllä liuottimella jne.

1.2Osien vaihto ja kohdistaminen (jälkivirtaus)

Kuuman ilman tai kuuman kaasun korjaustyöasemat ovat sallittuja, jos voidaan osoittaa, että kuuma ilma tai kaasu eivät

valuta viereisten juotosliitosten juotos uudelleen. Juotoksen imeytyminen siirtävällä punoksella ja käsijuottamalla

työkalu on sallittu useimmissa osissa. Poikkeuksia ovat lyijyttömät sirutelineet, keraamiset kondensaattorit ja vastukset. The

uudelleenkäsitelty alue tulee puhdistaa perusteellisesti ennen tuoreen juotospastan levittämistä. Käsin juottaminen

ts on sallittu, kunhan kaikkia tarvittavia varotoimia noudatetaan osien vaurioitumisen estämiseksi.

Jatkuvassa kehityksessä kohti pienempiä komponentteja, suurempia levytiheyksiä ja monipuolisempia sekoituksia,

ess-laitteita on laajennettu yli sen kykyjen rajat. Teollisuudessa, jossa lyijyä ja lastua

koot ylittävät paljaan silmän rajojen, komponentteja asennetaan yhä suuremmilla nopeuksilla. Tämä tarkoittaa

uudelleentyöstö on elämän tosiasia ja pysyy sellaisena myös lähitulevaisuudessa. PWB:n korjaaminen ja uudelleentyöstö voi olla

mitoitettu missä tahansa kokoonpanon vaiheessa. Nykypäivän korjausasemilla on kyky poistaa komponentteja

suuttimilla, jotka ohjaavat lämmön määrätyissä lämpötiloissa komponenttien välisiin liitäntöihin. Tämän seurauksena juote

sulaa vaikuttamatta ympäröiviin laitteisiin. Sen jälkeen komponentti nostetaan levyltä tyhjiöllä

noukin suuttimessa. Kehittyneemmissä koneissa on myös näkökohdistus, joka varmistaa esi

vaihtokomponentin asennuksessa. PWB:n komponenttien uudelleenkäsittely ei rajoitu lyijyllisiin laitteisiin.

ces- tai jopa FR{0}}-substraatteja. Matriisin komponentit, kuten palloritilät ja flip-sirut, voidaan poistaa ja vaihtaa.

ced. Flip-sirut voidaan työstää uudelleen, koska komponentit testataan yleensä ennen annostelua ja kovettumista

alatäytöstä. Niiden komponenttien osalta, joissa on käytetty alitäyttöä, prosessi on monimutkaisempi, koska e-

poksia on vaikeampi poistaa levyltä.

Uudelleentyöstöjärjestelmät eroavat suunnittelultaan ja suorituskyvyltään. Tietyt ominaisuudet ovat kuitenkin erityisen tärkeitä onnistumisen kannalta

vaihda vialliset komponentit. Kuten kokoonpanonkin kohdalla, tärkeintä on kustannukset ja suorituskyky sekä läpäisevä tarkastus.

toimintatesti. Uudelleentyöskentelyn tulee olla yksittäisestä toiminnasta riippumatonta. Tasainen alusta samantasoisuuden saavuttamiseksi ja

XY-kohdistusjärjestelmä, joka varmistaa paikannustarkkuuden ja toistettavuuden, on ensiarvoisen tärkeää. Alustan asennus

tulee kiinnittää telineeseen, joka sallii levyn laajenemisen lämmityksen aikana, ja alustan tulee sisältää

säädettävät tuet laudan alapuolelle estämään painuminen lämmön ja komponenttien painon vuoksi.
