Ball Grid Array Rework Station
DH-A2E edustaa harppausta uusintatekniikassa, jossa teollisuusautomaatio yhdistyy sub-millimetrin tarkkuuteen haastavimpien piirilevyjen korjausten ratkaisemiseksi. Tämä täysin -varusteltu palloristikkojärjestelmän uudelleenkäsittelyasema on suunniteltu ympäristöihin, joissa toistettavuus, käytettävyys ja virheetön tulokset eivät ole -neuvoteltavissa.
Kuvaus

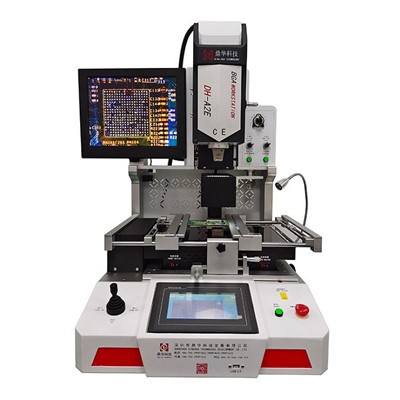

DH-A2E: Automated Precision Reworkin seuraava kehitys
DH-A2E asettaa uuden mittapuun automaattiselle, erittäin{2}}tarkkalle piirilevykorjaukselle. Suunniteltu edistyneeksipalloruudukkomatriisin työstöasema, se integroi optisen kohdistuksen täysin automatisoituihin poiminta-{0}}ja-poiminta-, purku- ja juotosjaksoihin, mikä vähentää merkittävästi käyttäjän riippuvuutta ja inhimillisiä virheitä.
Tämä on suunniteltu sekä tarkkuutta että helppokäyttöisyyttä silmällä pitäensmd-muokkausasemasaavuttaa merkittävät ominaisuudet: lämpötilan säätö ±1 asteen sisällä ja 0,01 mm:n asemointitarkkuus. Sen intuitiivinen kosketus-kosketusnäytön käyttöliittymä esi-ladatuilla ohjelmilla mahdollistaa kaikentasoisten teknikkojen suorittamisen monimutkaistenRework bga automaattinenprosesseja luottavaisin mielin. Herkistä mikro-BGA:sta suuriin komponentteihin, DH-A2E hoitaa laajan valikoiman SMT-korjauksia, joten se on ihanteellinen kulmakivi mille tahansa modernille elektroniikan korjauslaboratoriolle tai tuotantolinjalle, joka pyrkii lisäämään tuottoa ja yhtenäisyyttä.
Tuotteiden edut

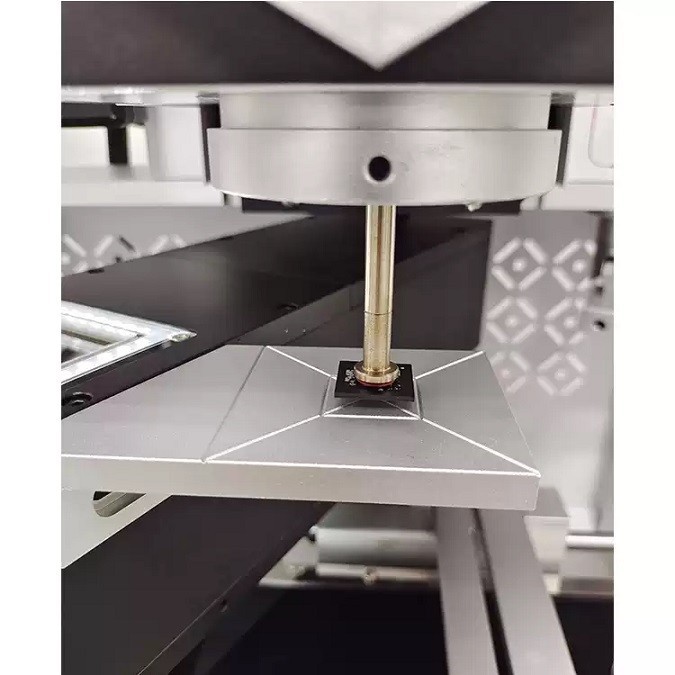

1. Täysin automatisoitu uudelleentyöstösykli:Koe todelliset kädet irti{0}}toiminnot automaattisen lastunpoiston, sijoittelun ja juottamisen avulla. Integroitu näköjärjestelmä ja automatisoitu materiaalinkäsittely (poiminta, syöttö, kameran paikannus) täydentävät aRework bga automaattinenprosessi, joka minimoi manuaalisen toiminnan ja maksimoi suorituskyvyn.

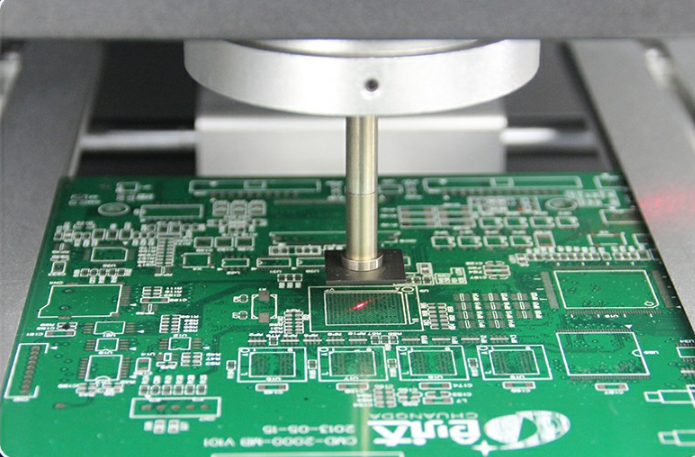

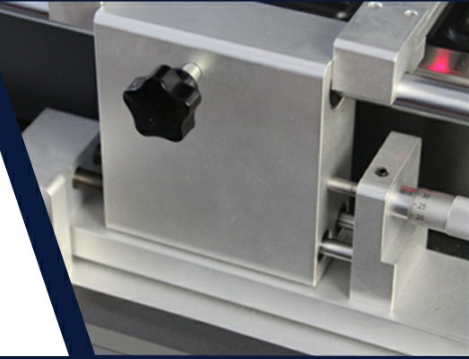

2.Sub-Millimetrin tarkkuuskohdistus:Integroitu erittäin{0}}tarkka optinen kohdistusjärjestelmä yhdistettynä moottoroituun lineaariseen liukukappaleeseen (X-, Y-, Z--akselin hienosäätö) varmistaa komponenttien sijoittelun tarkkuudella0,01 mm, käytännössä eliminoi kohdistusvirheitä.

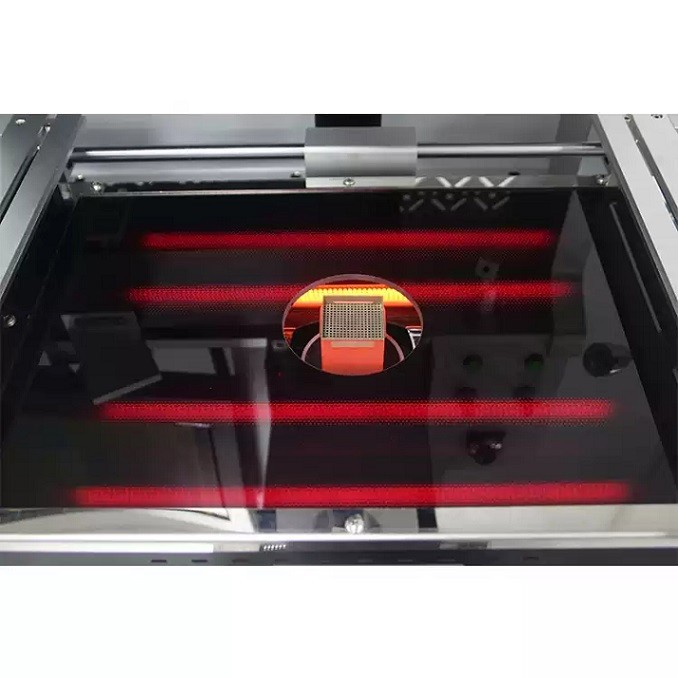

3. Teollinen-luokan lämmönhallinta:Kolmi-vyöhykkeestä riippumaton lämmitysjärjestelmä (ylä-, ala-, esilämmitys) suljetulla-silmukalla K--tyyppisellä lämpöparilla ylläpitää lämpötilapoikkeaman±1 astetta. Suuri-ala-alalämmitin sopii erikokoisiin piirilevyihin tasaisen lämmityksen aikaansaamiseksi.

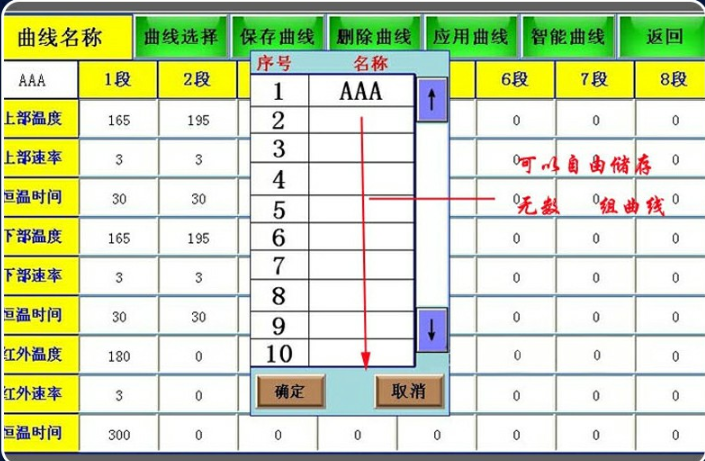

4. Intuitiivinen kosketus-näytön ohjaus:Teollisuustietokone HD-kosketusnäytöllä ja PLC-ohjauksella tarjoaa sekä manuaalisen että automaattisen tilan. Se tarjoaa reaaliaikaista-lämpötilakäyräkaaviota, -analyysiä ja tallentaa valtavia profiileja yhdellä-kosketuksella, mikä yksinkertaistaa monimutkaisia tehtäviä.
Tuotteen parametrit
| Luokka | Erittely |
|---|---|
| Malli | DH-A2E |
| Kokonaisteho | 5700W |
| Lämmitysalueet | 3 (Ylä: 1200W, alavyöhyke 2: 1200W, vyöhyke 3: 3200W) |
| Virtalähde | AC220V ±10%, 50/60Hz |
| Lämpötilan säätö | Suljettu-silmukka K--tyypin lämpöparilla |
| Lämpötilan tarkkuus | ±1 astetta |
| Paikannustarkkuus | 0,01 mm |
| Max. PCB koko | 450 x 500 mm |
| Min. PCB koko | 10 x 10 mm |
| Yhteensopiva sirun koko | 2x2 mm - 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Mitat (PxLxK) | 600 x 700 x 850 mm |
| Nettopaino | 70 kg |
Suunniteltu ammattipajaan:

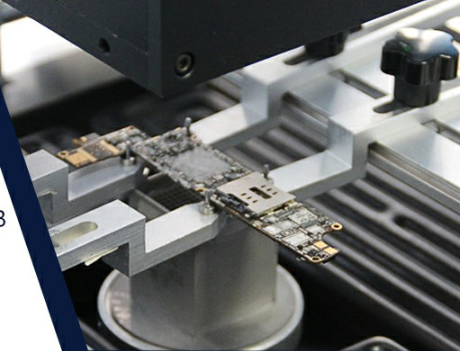

Ydinominaisuuksien lisäksi DH-A2E on suunniteltu päivittäiseen ammattikäyttöön. Ominaisuudet, kuten säädettävä ilmavirta pienille komponenteille, 360 astetta kääntyvät suuttimet, yleiskiinnikkeet, nopea jäähdytys ja äänihälytykset, luovat saumattoman työnkulun. Sen karusmd-muokkausasemarakenne, CE-sertifiointi ja hätäturvaominaisuudet takaavat luotettavan ja turvallisen toiminnan vaativissa olosuhteissa.
Ihanteellinen:Electronics Manufacturing Services (EMS), korkean{0}}luotettavuuden korjauskeskukset (auto-, ilmailu-, lääketieteellinen), T&K-osastot ja kaikki toiminnot, jotka vaativat luotettavaa, automaattista tarkkuutta.
