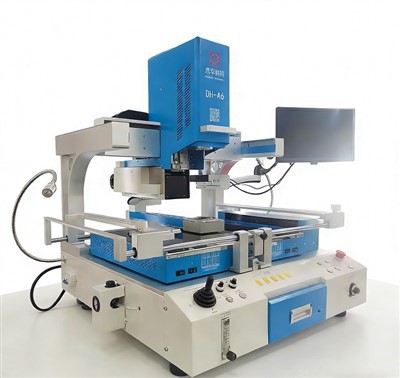

Kannettavan tietokoneen korjauskone
BGA Rework Station on huippuluokan--smd-juottoasema, joka on suunniteltu tarkkuutta, toistettavuutta ja helppokäyttöisyyttä silmällä pitäen. Siinä yhdistyvät optinen näkemys, monivyöhykelämmitys ja automatisoitu käsittely vastaamaan PCB-korjauksen vaativiin tarpeisiin, erityisesti matkapuhelimien korjauksessa ja kompaktin elektroniikan restauroinnissa.
Kuvaus
Tuotteen yleiskatsaus
Ammattimainen BGA Rework Station – Täydellinen ratkaisu matkapuhelinten tarkkuuskorjaukseen
Tämä edistyksellinen BGA-rework-asema yhdistää optisen kohdistuksen, automaattisen purkamisen/hitsauksen ja älykkään lämpötilan säädön alan -johtavaa tarkkuutta ja tehokkuutta varten. Suunniteltu nykyaikaiseen elektroniikan korjaukseen, se yksinkertaistaa huomattavasti BGA-sirujen uudelleenkäsittelyä-pienimmistä SMD-komponenteista suuriin prosessoreihin-, joten se on välttämätönmatkapuhelimen korjaustyökalumihin tahansa ammattipajaan.
Varustettu korkean{0}}tarkkuuden CCD-näköjärjestelmällä, laserpaikannuksella ja ±0,01 mm:n sijoitustarkkuudella, se eliminoi kohdistusvirheitä täysin. Kolmi-vyöhykelämmitys (yläkuuma ilma + infrapuna alhaalla) suljetulla -silmukalla K--tyyppisellä termoparilla varmistaa lämpötilan tarkkuuden ±2 asteen tarkkuudella. Kosketusnäytön käytön,-esiladattujen ohjelmien ja sekä manuaalisten/automaattisten tilojen ansiosta jopa monimutkaisista sirujen vaihdoista tulee nopeita ja toistettavia.
Korjaatpa sitten älypuhelimia, tabletteja tai muita PCBA-laitteita, tämä asema tarjoaa monipuolisen yhteensopivuuden (piirilevy jopa 550 × 530 mm, sirut 2x2 mm - 80x80 mm) ja sisältää käytännöllisiä ominaisuuksia, kuten ohuen metalliverkon suojauksen, ulkoiset lämpötilaportit, USB-tietojen viennin ja CE{6}}-sertifioidun turvallisuussuojauksen.
Ihanteellinenmatkapuhelimen korjausasiantuntijat ja elektroniikkavalmistajat, se lisää tuottavuutta, vähentää inhimillisiä virheitä ja varmistaa luotettavat, ammattimaiset tulokset joka kerta.
Tärkeimmät ominaisuudet
1.Optinen kohdistusjärjestelmä
Terävä-tarkkuudella säädettävä CCD-kamera 10x–100x suurennuksella, kaksois-värinjaolla, automaattitarkennuksella ja kirkkauden säädöllä. Mahdollistaa täydellisen-näkymän havainnoinnin "kuolleiden kulmien" estämiseksi ja varmistaa täydellisen lastun sijoituksen.
2. Täysin automatisoitu toiminta
Purkaa, juottaa ja kerää lastut automaattisesti. PLC-ohjattu askelmoottorikäytöllä ja lineaarisella liukukiskolla tarkkaan X/Y/Z-liikkeeseen. Vapauttaa teknikot manuaalisista toistoista.
3. Säädettävä ilmavirta
Hellävarainen ilmavirtaus voidaan säätää komponenttien koon mukaan, mikä estää pienten osien puhaltamisen pois työstön aikana.
4. Laserasemointi ja V-uurteinen piirilevyteline
Laser ilmaisee nopeasti laudan sijainnin; universaali V-urakiinnitys pitää piirilevyt 10 × 10 mm:stä 550 × 530 mm:iin ±15 mm:n hienosäädöllä X/Y-suunnassa.
5.Kolme lämmitysaluetta itsenäisellä ohjauksella
Ylälämmitin: 1200W kuuma ilma.
Pohjalämmittimet: vyöhyke 2 – 1200 W, vyöhyke 3 – 4200 W infrapuna.
Jokaista vyöhykettä ohjataan itsenäisesti automaattisen PID{0}}virityksen ja K-tyyppisen termoparin suljetun-silmukan avulla.
6. Turvallisuus ja suojaus
Esilämmittimen hieno teräsverkko estää pienten osien putoamisen sisään; hätäpysäytys- ja automaattisen virrankatkaisun{0}}suojaus; CE-sertifioitu.
7.Käyttäjä-ystävällinen kosketusnäyttöliittymä
Sisäänrakennettu-teollisuustietokone, jossa on Windows, tukee usean-käyrän reaaliaikaista-näyttöä, ohjelmien tallennusta, käyräanalyysiä ja salasanasuojausta. Erikoiskoulutusta ei tarvita.
8.Kaksi käyttötilaa
Sekä manuaaliset että automaattiset tilat joustavaan virheenkorjaukseen tai eräkäsittelyyn.
9. Ulkoiset lämpötilaportit ja USB-vienti
1–5 valinnaista ulkoista anturiporttia tarkan profiilin tarkistamiseen; USB-liitäntä ohjelmistopäivityksiin ja tiedonsiirtoon PC:lle.
Tuotteen parametrit
| Malli | Automaattinen optinen kohdistus BGA-rework Station |
| Kokonaisteho | 6800W |
| Virtalähde | AC220V±10%, 50/60Hz |
| PCB koko | Max 550×530 mm, min 10×10 mm |
| Sirujen yhteensopivuus | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Sijoittelun tarkkuus | ±0,01 mm |
| Lämpötilasäädön tarkkuus | ±2 astetta |
| Pienin Chip Pitch | 0,15 mm |
| Kameran suurennus | 10x - 100x |
| Ohjausjärjestelmä | Sulautettu teollisuus-PC + HD-kosketusnäyttö |
| Lämmitysmenetelmä | Ylhäällä kuuma ilma + alempi infrapuna + alhainen esilämmitys |
| Mitat (PxLxK) | 1022mm × 670mm × 850mm |
| Nettopaino | Noin . 97 kg |
Kehittyneet suunnittelutiedot
Integroitu lämmitys- ja sijoituspää ruuvivaihteistolla.
8-segmenttinen lämmityksen/jäähdytyksen + 8-segmentin liotussäätö.
Sisäänrakennettu{0}}tyhjiöpumppu 60 astetta kääntyvällä imusuuttimella (ulkoista ilmansyöttöä ei tarvita).
Äänimerkki 5–10 sekuntia ennen syklin päättymistä; valinnainen jäähdytystuuletin piirilevyn vääntymisen estämiseksi.
Metalliseossuuttimia on saatavana useissa koossa, 360 astetta käännettävissä ja helposti vaihdettavissa.
Ulkoiset lämpötilaportit mahdollistavat reaaliaikaisen{0}}profiloinnin ja kalibroinnin.
Miksi valita meidän Rework Station?
Tämä kone ei ole vain asmd juotosasema-se on täydellinen tarkkuusmuokkausratkaisu. Se lisää ensimmäisen-hyväksynnän onnistumisastetta, vähentää levyvaurioita ja nopeuttaa korjaustyönkulkua, mikä tekee siitä ihanteellisenmatkapuhelimen korjaustyökalupalvelukeskuksille, valmistajille ja T&K-laboratorioille. Vankan rakenteen, tarkan ohjauksen ja automaattisten toimintojen ansiosta se muuttaa monimutkaisen BGA-muokkauksen yksinkertaiseksi, toistettavaksi prosessiksi.
