BGA Uudelleenkäsittely asema

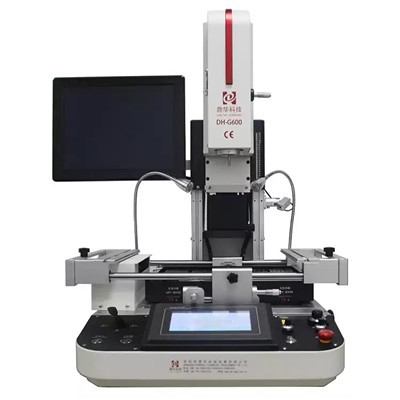

BGA Rework Stationin lämpötilan säätö on erittäin tärkeää

Käyttäjäystävällisimmät työasemat ovat ne, jotka on varustettu tarkkuuslämmittimillä ylä- ja alaosassa. Tällä mallilla voit pitää lämpötilan tasaisena piirilevyn molemmissa päissä. Kuuman ilman käsittelyasemat käyttävät tyypillisesti kohdistettua lämmitettyä ilmaa yläosassa ja fokusoimatonta levylämmitintä lämmitysalueen alaosassa. Ilmavirta lämpenee BGA:n päällä ja myös levyn alla. Lämmitysosaston alaosa koostuu joko levylämmittimestä tai infrapunavalolämmittimestä. Tietyissä malleissa levy on varustettu reikillä, jotka mahdollistavat lämmitetyn ilman kulkemisen. Jos lämmitettävä alue on pieni, saatat joutua sijoittamaan alueen suoraan yhden levyssä olevan reiän yläpuolelle, josta lämpöä vapautuu. Saattaa jopa olla tarpeen merkitä paikka, johon piirilevy on asetettu. Jos reikä ja piste eivät ole oikein kohdakkain, juote voi lämmetä väärään lämpötilaan. Lisäksi työpisteet tulee varustaa ohjelmistolla lämpötilojen asettamiseksi ja kunkin lämmittimen lämpötilan säätämiseksi tarkalleen kulloisenkin projektin edellyttämiin asteisiin. Jos uudelleentyöstöasema on suunniteltu oikein, se kalibroi ohjelmiston lämpötila-asetuksen ja suuttimesta tulevan lämmön lämpötilan. Suurin ongelma on, että alapuolen ilma on fokusoitumaton, mikä vaikeuttaa lämmön tasaisen leviämisen takaamista tietyn levyn ylä- ja alaosan välillä. Ilman toimintoa, joka kohdistaa ilman piirilevyn pohjaan, saatat joutua säätämään lämpötilaa manuaalisesti lämmitysosaston alapuolella. IR-rework Station -mallien alapuolen lämmittimet on suunniteltu siten, että lämmitetylle ilmalle ei ole suunnattu alapuolelle. Jotkut IR-työasemat käyttävät mustalla diffuusorilla varustettua lämpövaloa, joka helpottaa piirilevyn tasaista lämmittämistä päästä toiseen. Koska ohjelmisto ei pysty kalibroimaan infrapuna-alilämmittimen lämmöllä, lämpötilaero voi olla jopa 100 astetta C tietyissä yksiköissä. Tietyissä malleissa ohjelmisto ei edes salli lämmön säätämistä asteina. Sen sijaan voit asettaa lämpöä vain prosentteina, mikä voi tehdä asetusten asettamisesta entistä vaikeampaa. Sinun on ehkä asetettava lämpöparit piirilevylle ja tarkistettava lämpötilat usein. Kun saat prosessin ensin alas, osa siruista saattaa päätyä paistettua.

Tärkeimmät ominaisuudet, jotka on otettava huomioon ostaessasi BGA-rework-asemaa

Kuumailma BGA:t syöttävät ilmaa pumpulla. Tästä syystä kuumailmatyöasemat tuottavat tyypillisesti jonkin verran melua. Uudemmat mallit on yleensä varustettu hiljaisemmilla pumpuilla, vaikka ääniongelma on silti tekijä, joka sinun on hyväksyttävä, jos käytät tämäntyyppistä korjausasemaa. IR-asemat eivät yleensä tuota kohinaa ollenkaan. Jos haluat rajoittaa työkoneesta tulevan melun määrää, IR-asema olisi parempi vaihtoehto. Melu voi olla ongelma tietyissä asetuksissa, varsinkin jos käynnissä on jo useita kovaäänisiä koneita kerralla. Kuuman ilman käsittelyasemat on varustettu suuttimilla, jotka helpottavat käyttäjien kohdistaa ilmavirta piirilevyn eri osiin. Kun prosessin suorittaa ammattitaitoiset kädet, tehtävä voidaan usein suorittaa nopeammin kuumailma-BGA:lla, koska tällaisten yksiköiden avulla on helppo eristää herkempiä yksityiskohtia, joita voi olla vaikea lämmittää. Tarkennussäteen IR:llä sinun ei tarvitse ostaa erikokoisia lämpösuuttimia, koska jokainen säde voi tarkentaa käskystäsi. Herkempien yksityiskohtien saattaminen haluttuun lämpötilaan kestää kuitenkin usein kauemmin. Joskus infrapunasäde ei voi lämmittää palloruudukon kevyempiä yksityiskohtia. Erityinen ongelma-alue infrapunasäteiden kanssa ovat BGA:n hopeiset täplät, jotka tarvitsevat usein mustaa teippiä saadakseen ne tarvittavaan lämpötilaan. Lisäksi onnistumisprosenttisi uudelleentyöstökoneella riippuu siitä, riittääkö yksikkö siihen työmäärään, jonka toivot saavuttavasi tiettynä päivänä. Paras BGA-työstöasema suuritehoiseen työhön on yleensä lämmitetty ilma. Kuumailmaasema helpottaa juotteen lämmittämistä ja työn valmistumista nopeammin. Kuumailmakoneissa on enemmän osia ja tarvikkeita, koska tarvitset erikokoisia suuttimia. Tämä voi tehdä niiden korjaamisesta ja ylläpidosta monimutkaisempaa. IR BGA:t koostuvat harvemmista monimutkaisista osista, mikä mahdollistaa helpomman huollon ja korjauksen. Huonona puolena on, että nämä yksiköt ovat laadultaan erilaisia, koska jotkut edulliset mallit on tyypillisesti varustettu huonolaatuisilla osilla, jotka tarjoavat huonompaa suorituskykyä. Kun on aika suorittaa monimutkaisempia tehtäviä alemman luokan IR-työasemalla, tarvitaan usein lisätyökaluja. Sinun tulee myös harkita, kuinka usein huolto on todennäköisesti tarpeen kyseiselle yksikölle. Jos korjaustyöasema koostuu useista monimutkaisista osista, häiriön todennäköisyys voi olla todellinen ja kallis uhka. Jos korjauskone koostuu vähimmäisosista, mutta tarjoaa erinomaiset tulokset, olet luultavasti löytänyt parhaan korjaustyöaseman. Toinen tärkeä ominaisuus jälkikäsittelyasemassa on automaattinen jäähdytystuuletin. Tämän ominaisuuden avulla piirilevy ja kaikki koneen lämmittimet jäähdytetään tarvittaessa. Kun työskentelet piirilevyn parissa toisensa jälkeen, yksikkö jäähtyy automaattisesti tarpeen mukaan kunkin levyn välillä. Tuuletin on välttämätön projektin tehokkuuden kannalta useimmilla uudelleentyöstöasemilla, jotka jäähtyvät hitaasti sovellusten välillä. Porattuja metallilevyjä käyttävien BGA-koneiden jäähtyminen voi kestää erityisen kauan. Levyjesi koko ja herkkyys voivat myös vaikuttaa siihen, minkä tyyppinen uudelleenkäsittelyasema sopii parhaiten toimintoihisi. Joihinkin koneisiin mahtuu jopa 36 tuuman levyjä. Lämmittimen sisällä olevan tilan tulisi mahtua piirilevy riittävän hyvin nostaakseen koko piirilevyn 150 asteeseen. Tämän pitäisi auttaa tasoittamaan mahdollisia vääntymisvaikutuksia. Levyjesi ikä voi myös vaikuttaa siihen, mikä kone on paras. Viimeisten kahden vuosikymmenen aikana lyijyttömästä juottamisesta on tullut uusi standardi valmistuksessa. Tästä johtuen uudelleentyöstö vaatii korkeampia lämpötiloja uudemmilla painetuilla piirilevyillä. Vanhemmissa piirilevyissä tarvittiin vähemmän lämpöä uudelleentyöstämiseen, koska tina-lyijyjuote sulaa alhaisemmissa lämpötiloissa. Jos työskentelet ensisijaisesti uudempien piirilevyjen kanssa, saatat tarvita tehokkaamman aseman, joka voi saavuttaa korkeampia lämpötiloja.

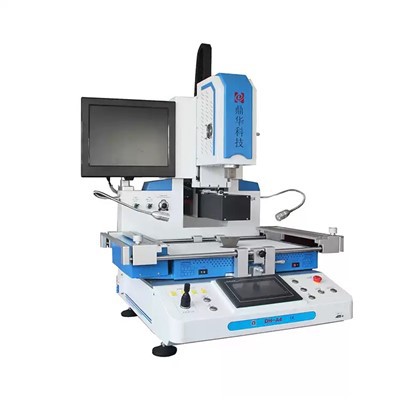

BGA Rework Stationin toimintaperiaate

BGA-rework-asematyötä tehneet ammattilaiset tietävät, että "lämpeneminen" on onnistuneen uudelleentyöstön edellytys. PCB:n käsittely korkeassa lämpötilassa (315-426 astetta) pitkään tuo mukanaan monia mahdollisia ongelmia. Lämpövauriot, kuten tyynyn ja lyijyn vääntyminen, substraatin delaminaatio, valkoiset täplät tai rakkuloita ja värimuutoksia. Korkean lämpötilan aiheuttama "näkymätön" PCB-vaurio on jopa vakavampi kuin yllä luetellut ongelmat. Syynä valtavaan lämpörasitukseen on se, että kun piirilevyn komponentit huoneenlämpötilassa koskettavat yhtäkkiä juotoskolvia, jonka lämmönlähde on noin 370 astetta, juotostyökalua tai kuumailmapäätä paikallisen kuumennuksen pysäyttämiseksi, lämpötilaero on noin 349 astetta piirilevyllä ja sen komponenteilla, mikä johtaa "Popcorn"-ilmiöön. Tästä syystä riippumatta siitä, käytetäänkö piirilevyjen kokoonpanotehtaissa aaltojuottoa, infrapunahöyryfaasi- vai konvektio-reflow-juottoa, jokainen menetelmä vaatii yleensä esilämmityksen tai lämpösäilytyskäsittelyn, ja lämpötila on yleensä 140-160 astetta. Ennen reflow-juottamisen toteuttamista yksinkertainen lyhytaikainen piirilevyn esilämmitys voi ratkaista monia ongelmia uudelleentyöstön aikana. Tämä on onnistunut useiden vuosien ajan reflow-juottoprosessissa. Siksi esilämmityksen lopettamisen edut piirilevykomponenttien yleisyydessä ovat moninaiset.
