Kannettavan tietokoneen BGA Reballing -työkalut

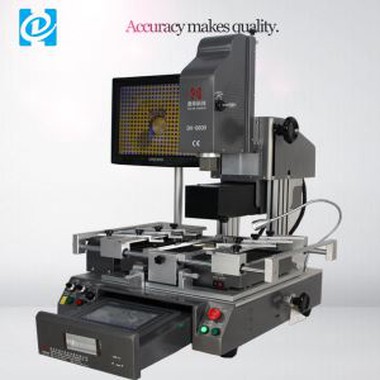

DH-A5 on ammattitason-automaattinen BGA-työstöasema, joka on suunniteltu nykyaikaisen elektroniikan tarkkuusjuottoon ja korjaukseen. Se on ihanteellinen siirrettävä korjauskone edistyneille korjaamoille.
Kuvaus
Tuotteen yleiskatsaus
DH{0}}A5 määrittelee uudelleen elektroniikan korjauksen tarkkuuden. Tämä teollisuus-luokkaBGA-rework-asemaon suunniteltu virheettömään juottamiseen, komponenttien sijoittamiseen ja BGA-, CSP- ja QFN-pakettien poistamiseen. Integroimalla sulautetun IPC:n, PLC-ohjauksen ja reaaliaikaisen-lämpöprofiloinnin, se tarjoaa nykyajan vaatiman tarkkuuden ja toistettavuuden.matkapuhelinten korjaustyökalut ja -laitteetja monimutkaiset SMT-rework-sovellukset. Tämä älykäsliikkuva korjauskoneasettaa uuden standardin luotettavuudelle ammattikorjaamoissa.
Ydinominaisuudet ja myyntivaltit
1. Älykäs ohjaus ja-reaaliaikainen prosessianalyysi
Tämän ytimessäjälkikäsittelyaseman juottaminenjärjestelmä onsulautettu teollisuus-PCyhdistettynä teräväpiirto{0}}kosketusnäytön käyttöliittymään ja PLC:hen.
Kaksois-käyrä-reaaliaikainen näyttö: Käyttöliittymä näyttää samanaikaisesti sekä asetetun että todellisen lämpötilaprofiilin, mikä mahdollistaa välittömän visuaalisen vertailun ja tarkistamisen.
Välitön käyräanalyysi ja korjaus: Ohjelmisto tarjoaa reaaliaikaisen analyysin uudelleenvirtausprosessin aikana, tunnistaen poikkeamat ja ehdottaen korjauksia täydellisen juotosliitoksen takaamiseksi joka kerta.
Turvallinen tiedonhallinta: Sisältää salasanalla-suojatun pääsyn ja laajan profiilitallennustilan eri BGA-tyypeille, mikä tekee siitä johtavan tietopohjaisessa-prosessinhallinnassa ammattilaisten keskuudessamatkapuhelinten korjaustyökalut ja -laitteet.
2. Korkean-tarkkuuslämpötilan hallintajärjestelmä
Tasaisten tulosten saavuttaminen alkaa vertaansa vailla olevasta lämmönsäädöstä, jota pidetään ±2 asteen poikkeaman sisällä.
Suljetun-silmukan K-tyyppinen lämpöparin ohjaus: Toimii yhdessä PLC:n ja erityisten lämpötilamoduulien kanssa täysin automaattisen kompensoinnin ja vakauden takaamiseksi.
Ulkoinen kalibrointiliitäntä: Mahdollistaa riippumattoman tarkistuksen ja tarkkuuden kalibroinnin kolmannen osapuolen metrologian työkaluilla, mikä varmistaa ehdottoman luottamuksen lämpötietoihin.
Kolmen-vyöhykkeen riippumaton PID-lämmitys: Ylä-, ala- ja esilämmitysvyöhykkeiden riippumaton ohjaus kehittyneillä PID-algoritmeilla. Jokainen vyöhyke tukee jopa kahdeksaa ohjelmoitavaa segmenttiä, mikä mahdollistaa synkronoidun monivaiheisen lämmityksen täydellisen tasaisen piirilevyn lämpötilan jakautumiseksi.
3. Tarkka Vision Alignment & Automated Servo Motion
Tarkkuuden takaa erinomaisen näön ja koneellisen ohjauksen yhdistelmä.
Digital Vision Alignment System: Korkearesoluutioinen{0}}optinen järjestelmä joystick-ohjauksella tarjoaa täydellisen, esteettömän näkymän BGA:n kulmiin ja keskustaan, mikä poistaa "kuolaiset kulmat".
Servo-ohjattu liikeohjaus: Korkeavasteiset{0}}servomoottorit käyttävät X-, Y- ja Z-akseleita, mikä mahdollistaa sekä hienot mikro-säädöt että nopean paikantamisen. V-urapiirilevyalustalle mahtuu erikokoisia ja eri asetteluja sisältäviä levyjä.
Full Automation Suite: IntegroituBGA automaattinen syöttö- ja sieppausjärjestelmäsuorittaa valinta-paikka-solder-catch-jakson ja muuttaa tämänliikkuva korjauskoneerittäin tehokkaaksi, älykkääksi tuotantosoluksi.
4. Luotettavuuden ja turvallisuuden ammattimainen suunnittelu
Jokainen yksityiskohta on suunniteltu optimaalisia tuloksia ja käyttäjän turvallisuutta varten.
Universaalit joustavat valaisimet: Suojaa piirilevyn reunoja vaurioilta ja estä levyn vääntyminen kuumentamisen aikana, mukautuen moniin komponenttikokoihin.
360 astetta kääntyvät titaanisuuttimet: Saatavana useilla eri ominaisuuksilla helppoa asennusta varten, mikä varmistaa kohdistetun kuuman ilman virtauksen.
Älykkäät jäähdytys- ja hälytysjärjestelmät: Suuri-teho risti-tuuletin varmistaa nopean jäähtymisen estääkseen piirilevyn muodonmuutoksia. Kuuluva esi-hälytystoiminto ilmoittaa käyttäjälle 5-10 sekuntia ennen syklin päättymistä. Automaattinen käytön jälkeinen jäähdytyssykli suojaa koneen pitkäikäisyyttä.
Turvallisuus ja vaatimustenmukaisuus: CE-sertifioitu ja varustettu hätäpysäytys- ja automaattisella sammutussuojalla-.
Tuotteen parametrit
| Ominaisuusluokka | Tekniset tiedot |
|---|---|
| Ohjausjärjestelmä | Sulautettu teollisuus-PC + PLC, HD-kosketusnäyttö HMI |
| Lämpötilan säädön tarkkuus | ±2 astetta (suljetun-silmukan K-tyyppinen lämpöpari) |
| Lämmitysalueet | Kolme erillistä vyöhykettä: Top Hot Air, Bottom Hot Air, Esilämmitin |
| Lämpötilasegmentit | Jopa 8 ohjelmoitavaa segmenttiä vyöhykettä kohden |
| Profiilin hallinta | Reaaliaikainen{0}}näyttö, analyysi, tallennus ja korjaus |
| Paikannusjärjestelmä | Servomoottorikäyttöinen, XYZ-kolmen-akselin tarkkuusohjaus |
| Tasausjärjestelmä | Tarkka{0}}digitaalinen visio joystick-ohjauksella |
| Jäähdytysjärjestelmä | Suuri-teho ristiin-virtaus pakotettu jäähdytystuuletin |
| Turvallisuusstandardit | CE-sertifioitu, hätäpysäytys, automaattinen suojaus |
Tuotteiden tiedot
Sertifikaatit
miksi valita meidät
Vuosien kehitystyön ja keskittyneen ponnistelun jälkeen yrityksellä on 78 patenttia ja immateriaalioikeuksia, 97 laadunvalvontaprosessia, ja sen tuotteet kattavat kolme suurta sarjaa: matalan, keskitason ja huippuluokan{2}}. Se on saanut päätökseen manuaalisten ja puoli{4}}automaattisista täysautomaattisiin tuotteiden tutkimuksen ja kehityksen sekä tuotannon. Perustamisestaan vuonna 2011 lähtien yritys on jatkuvasti laajentanut mittakaavaansa ja sillä on nyt kaksi suurta tytäryhtiötä: "Shenzhen Dinghua Kechuang Automation Co., Ltd." ja "Shenzhen Dinghua Kechuang Technology Co., Ltd."
miksi valita tuotteemme
Tutkimus- ja kehitystyön perustana meillä on ammattitaitoinen T&K-tiimi, joka päivittää jatkuvasti teknologiaamme vastaamaan markkinoiden kehityksen vaatimuksia. Autamme sinua ratkaisemaan mahdolliset ongelmasi.
Laatu on ydin, ja tuodut ydinkomponentit takaavat kestävyyden ja luotettavan laadun.
Myynnin jälkeinen-palvelu on taattu, ja tekninen tuki on saatavilla takuuaikana.
