Infrapuna juotosasema

                                                                                      Infrapuna juotosasema

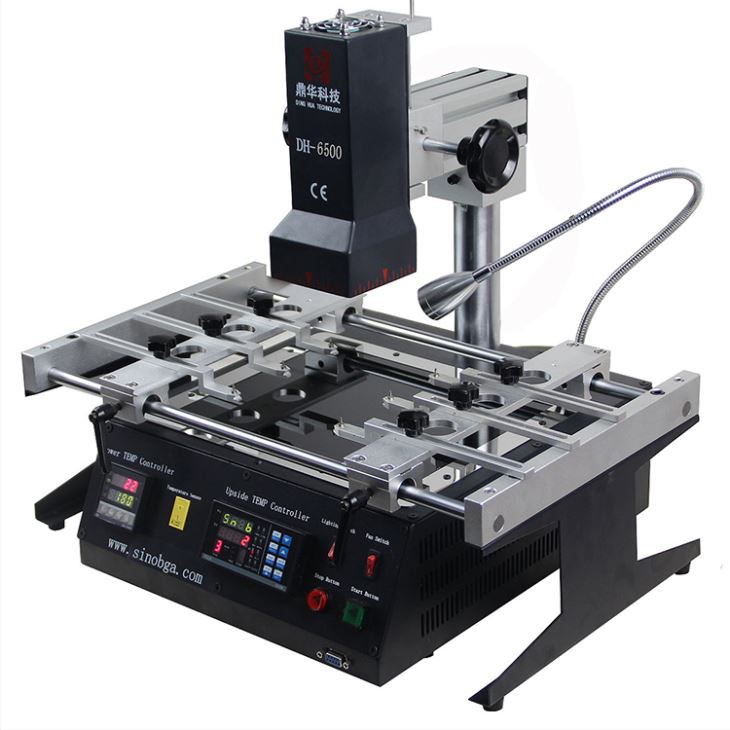

Täysi IR BGA -rework-asema, jossa on 2 lämmitysaluetta, joka sopii suurelle sirulle (alle 80 * 80 mm),

ja ne piirilevyt, kuten televisio, pelikonsoli ja tietokone jne.

Tuotantoparametri

Kokonaisteho	2300W
Ylälämmitin	450W
Pohja lämmitin	1800W, täysin suljettu lasisuojatussa lokerossa
Tehoa	110-250V 50/60Hz
Pään yläliike	Ylös/alas, pyöritä vapaasti.
Valaistus	Taiwanin led-työvalo, joka kulma säädetty.
Varastointi	Tallenna 10 lämpötilaprofiiliryhmää
Paikannus	V-ura, PCB-tuki voidaan säätää X-, Y-suunnassa ulkoisella yleiskiinnikkeellä
Lämpötilan säätö	K Anturi, suljettu silmukka
Lämpötilan tarkkuus	±2 astetta
PCB koko	Max 270 * 320 mm Min 20 * 20 mm
BGA-siru	5 * 5% 7e80 * 80 mm
Pienin lastuväli	0,15 mm
Ulkoinen lämpötila-anturi	1 kpl
Mitat	P480×L370×K390 mm
Nettopaino	Noin 15,5 kg

Tuotetiedot

Top IR lämmitin, 80*80 mm, käytetään lähes koko sirun lämmittämiseen

Käytetään laajasti emolevyille, joiden koko on jopa 270*320 mm

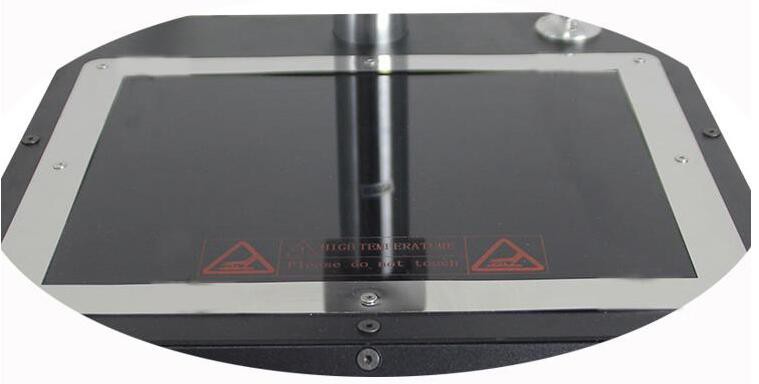

Pohja IR täysin suljettu lasisuojalla

Kojetaulu lämpötilan ja ajan asettamiseen, helppokäyttöinen ja kätevä

Kojetaulu

Infrapunajuotosasema - Erikoisominaisuudet:

• Tuotu lämmitin: korkealaatuinen ja kestävä.
• Taiwanin infrapuna-esilämmitys keraaminen levy lasisuojuksella.
• Kaksi lämmitysvyöhykettä: ylempi lämmitin on infrapuna ja alempi lämmitin on myös infrapuna-esilämmitys.
• K-tyypin suljetun silmukan ohjaus: lämpötilan tarkkuus on ±2 astetta. Ulkoisen anturin liitin havaitsee todellisen lämpötilan lämmityksen aikana.
• Äänihälytysjärjestelmä: 5–10 sekuntia ennen lämmityksen päättymistä kuuluu äänimuistutus, joka kehottaa käyttäjää valmistautumaan.

Palvelumme

• Ennen toimitusta: Koneelle tehdään tärinätesti vähintään 12 tuntia ennen toimitusta. Tämän jälkeen kone testataan uudelleen sen asianmukaisen toiminnan varmistamiseksi.
• Toimituksen jälkeen: Kun kone saapuu sijaintiisi, otamme sinuun yhteyttä sähköpostitse, puhelimitse tai WhatsAppilla varmistaaksemme, että tavarat on käsitelty ajoissa.
• Koneen kuitti: Tarjoamme teknistä tukea asennukseen ja käyttöön.

UKK

K: Miten tuote on pakattu?

V: Tuote on pakattu pahvikoteloon, jonka sisällä on suojavaahtoa.

K: Oletko tehdas?

V: Kyllä, olemme tehdas, jossa on oma T&K-osastomme ja pölytön työpaja.

K: Jos tilaan suuren määrän, voinko saada paremman hinnan?

V: Kyllä, ota meihin yhteyttä saadaksesi lisätietoja.

K: Voinko käydä työpajassasi?

V: Kyllä, voit käydä. Ilmoitathan meille etukäteen.

Infrapunajuotosasema – elektronisten kokoonpanojen käsittely

Sähköstaattinen purkaus (ESD)

Tietyt elektroniikkakokoonpanoissa käytetyt komponentit ovat herkkiä staattiselle sähkölle ja voivat vaurioitua purkauksesta. Staattisia varauksia syntyy, kun sähköä johtamattomia materiaaleja erotetaan, kuten muovipusseja nostettaessa tai avattaessa, kun synteettisten vaatteiden välillä tapahtuu kitkaa tai kun muoviteippejä jaetaan. Nämä maksut voivat johtua myös monista muista lähteistä.

Tuhoavia staattisia varauksia voi kertyä lähellä oleviin johtimiin, kuten ihmisen ihoon, ja purkautua kipinänä johtimien väliin. Esimerkiksi kun staattisen varauksen omaava henkilö koskettaa piirilevykokoonpanon pintaa, voi vaurioitua, jos purkaus kulkee johtavan kuvion kautta staattiselle sähkölle herkälle komponentille. On tärkeää huomata, että ihmiset eivät yleensä voi tuntea komponenttien staattista vauriota (tyypillisesti alle 3,000 volttia).

Sähkö Ylirasitus (EOS)

Electrical overstress (EOS) -vauriot voivat johtua ei-toivotuista energiapiikkeistä, joita voi esiintyä juotoskolvissa, juotteenpoistajissa, testauslaitteissa ja muissa sähkökäyttöisissä laitteissa. Tämä laite on suunniteltava estämään sähköpurkaukset, jotka voivat aiheuttaa vahinkoa.

ESD/EOS-turvalliset työalueet

ESD/EOS-turvallisen työalueen tarkoituksena on estää herkkien komponenttien vaurioituminen piikien ja staattisten purkausten takia. Nämä alueet on suunniteltava ja ylläpidettävä ESD/EOS-vaurioiden riskin minimoimiseksi.

Käsittely- ja varastointimenetelmät

1, PC-levykokoonpanoton aina käsiteltävä asianmukaisesti merkityillä työalueilla.

2,Määritetyt työalueet on tarkastettava säännöllisesti sen varmistamiseksi, että ne täyttävät edelleen ESD-suojauksen turvallisuusstandardit. Keskeisiä huolenaiheita ovat:

• A. Oikeat maadoitusmenetelmät.
• B. Työpintojen staattinen hajoaminen.
• C. Lattiapintojen staattinen hajoaminen.
• D. Ionipuhaltimien ja ioniilmapistoolien toiminta.

3, Nimetyt työalueet on pidettävä vapaina staattista sähköä synnyttävistä materiaaleista, kuten styroksi, vinyyli, muovi, kankaat tai muut materiaalit, jotka synnyttävät staattista sähköä.

4, Työalueet on pidettävä puhtaina ja siisteinä. PC-levykokoonpanojen saastumisen estämiseksi työalueella ei saa syödä tai tupakoida.

5, Kun ne eivät ole käytössä, herkät komponentit ja PC-levyt on säilytettävä suojatuissa pusseissa tai laatikoissa.

6, Käsiteltäessä PC-levykokoonpanoja, käyttölaite on maadoitettava kunnolla jollakin seuraavista tavoista:

• A. Käytä maadoitettua rannehihnaa.
• B. Käytä kahta kantapäätä ja pidä molemmat jalat staattista sähköä poistavalla lattiapinnalla.

7, PC-levykokoonpanoja tulee käsitellä reunoista. Vältä koskemasta piireihin tai komponentteihin (katso kuva 1).

8, Komponentteja tulee myös käsitellä reunoista aina kun mahdollista. Vältä koskemasta komponenttien johtoihin (katso kuva 2).

9,Silikonia sisältäviä käsivoiteita ja -emulsioita ei tule käyttää, koska ne voivat aiheuttaa juotettavuus- ja epoksitarttuvuusongelmia. Saatavilla on erityisiä voiteita, jotka on suunniteltu estämään PC-levyjen saastuminen.

10, PC-levyjen ja kokoonpanojen pinoamista tulee välttää fyysisten vaurioiden estämiseksi. Käsittelyyn on saatavana erityisiä hyllyjä ja tarjottimia.
