Puoliautomaattinen optinen BGA-juotoskone
1. Tuotteen esittely Yksiakselinen sijoittelu ja juotossuunnittelu Split Vision -optiikka LED-valolla Tarkka sijoitus +/- 0,0002" tai 5 mikronin voimanmittausjärjestelmä ohjelmistoohjauksella 7" kosketusnäytön ohjauspaneeli, 800*480 resoluutio suljettu Silmukkaprosessin ohjaus sisään...
Kuvaus
1. Tuotteen esittely
- Yksiakselinen sijoitus ja juotossuunnittelu
- Split-vision optiikka LED-valolla
- Tarkka sijoitustarkkuus +/- 0,0002" (5 mikronia)
- Voimanmittausjärjestelmä ohjelmistoohjauksella
- 7" kosketusnäyttö ohjauspaneeli 800x480 resoluutiolla
- Suljetun silmukan prosessiohjaus
- Reflow-pään prosessinaikainen hölkkä
- Laserosoitin PCBA-paikannukseen
2.Tuotteen tekniset tiedot
| Mitat (L x S x K) mm | 660 x 620 x850 |
| Paino kg | 70 |
| Antistaattinen muotoilu (y/n) | y |
| Teholuokitus W | 5300 |
| Nimellisjännite VAC:ssa | 220 |
| Ylälämmitys | Kuuma ilma 1200w |
| Alempi lämmitys | Kuuma ilma 1200w |
| Esilämmitysalue | Infrapuna 2700w, koko 250x330mm |
| Piirilevyn koko mm | 20 x 20 - 370 x 410 (+x) |
| Komponentin koko mm | 1 x 1 - 80 x 80 |
| Toiminta | 7 tuuman sisäänrakennettu kosketusnäyttö, 800 * 480 resoluutio |
| Testisymboli | CE |

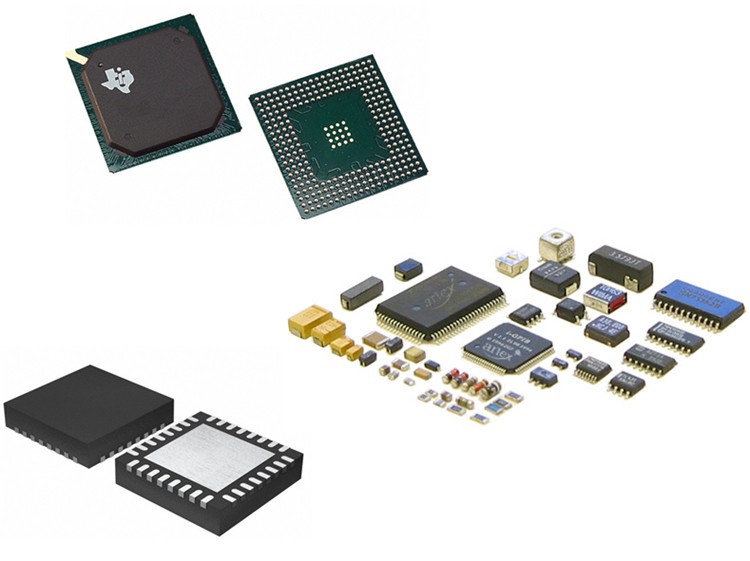

TheDH-A2 SMD/BGA Rework Stationitniissä on uusimmat näkö- ja lämpöprosessinohjaustekniikat. Painettuja piirilevyjä ja substraatteja, mukaan lukien komponentit, kuten BGA:t, CSP:t, QFN:t, Flip Chips, PoP, kiekkotason dies ja monet muut SMD:t, käsitellään jatkuvasti korkealaatuisin tuloksin. Tarkka mekaniikka ja kehittyneet ohjelmistot yksinkertaistavat komponenttien sijoittelua, juottamista ja uudelleenkäsittelyä. Operaattoreiden osallistuminen on vähäistä, mikä tekee näistä järjestelmistä helppoa asentaa ja käyttää. Nämä koneet ovat saatavilla sekä pöytäkoneissa että erillisissä kokoonpanoissa, ja ne sopivat ihanteellisesti prototyyppien T&K-, NPI-, suunnittelu-, viananalyysilaboratorioihin sekä OEM- ja CEM-tuotantoympäristöihin. Automaatio, koneen ominaisuudet ja helppokäyttöisyys ovat kriittisiä sekä prototyyppi- että tuotantovolyymien sovelluksissa, jotka vaativat johdonmukaisuutta ja laatua.

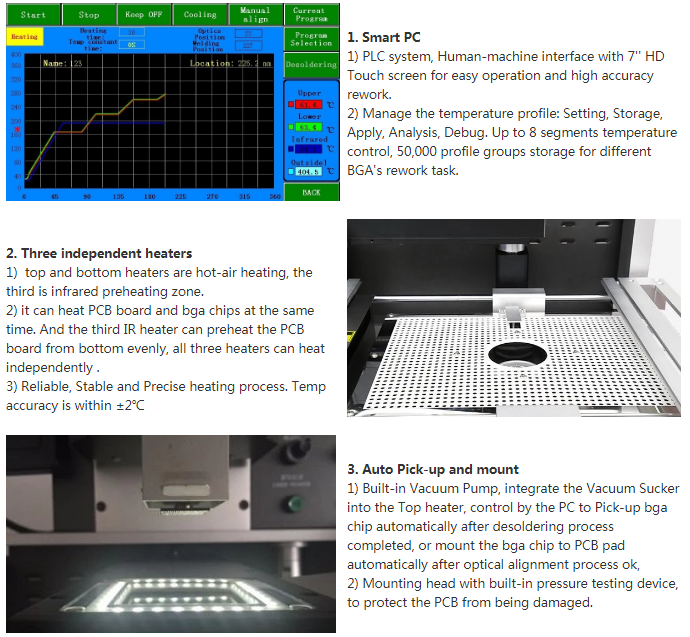

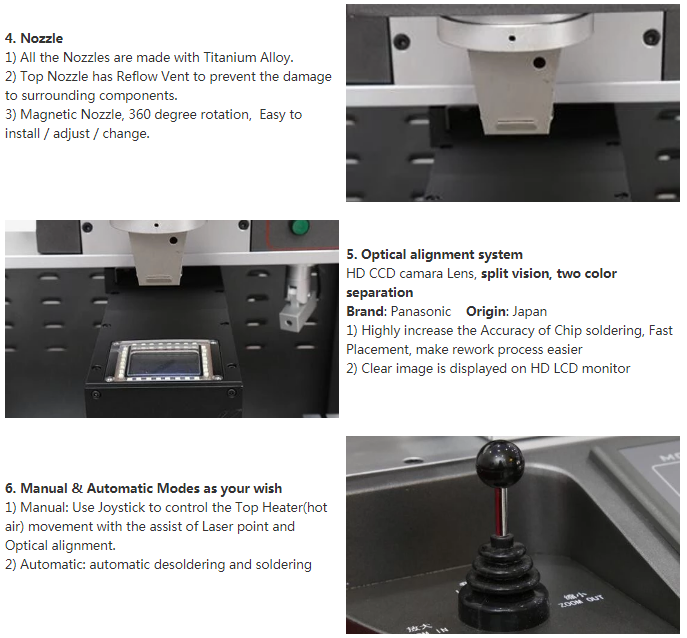

4.Tuotetiedot
5.Tuotteen pätevyydet
6. Palvelumme
Dinghua Technology on johtava laitevalmistaja alle mikronin stanssaukseen ja edistyneeseen SMD-muokkaukseen.
Koneemme soveltuvat yhtä lailla tutkimuslaboratorioihin kuin teolliseen tuotantoon.
Tarjoamme asiakkaillemme ilmaisen koulutuksen, 1-vuoden takuun ja elinikäisen teknisen tuen.
7. FAQ
BGA-komponenttien, joissa on suuria pallomatriisia, prosessoriyksiköitä (CPU), grafiikkasiruja (GPU) ja CSP:itä, joissa on hienojakoisia ryhmiä, uudelleenkäsittely vaatii erityisiä laitekokoonpanoja, joissa yhdistyy tarkka lämmönhallinta korkeaan sijoitustarkkuuteen ja korkearesoluutioiseen optiikkaan uudelleentyön varmistamiseksi. prosessit ontelottomilla juotosliitoksilla ja tarkalla kohdistuksella. Pienten PCB-levyjen toiminnallisuuden ja suorituskyvyn lisäämisen tarve jatkaa miniatyrisoitujen, yhä monimutkaisempien laitteiden kehitystä, joilla on äärimmäinen pakkaustiheys ja kasvava I/O-määrä.
Usein BGA-reworkia käytetään synonyyminä SMD-reworkille. Siksi suuri osa tämän asiakirjan tiedoista ei koske vain taulukkopaketteja, vaan myös SMD-reworkia yleensä, ja siinä esitetään tällaisten komponenttien ja hyväksyttyjen Dinghua-ratkaisujen uudelleenkäsittelystrategiat.
