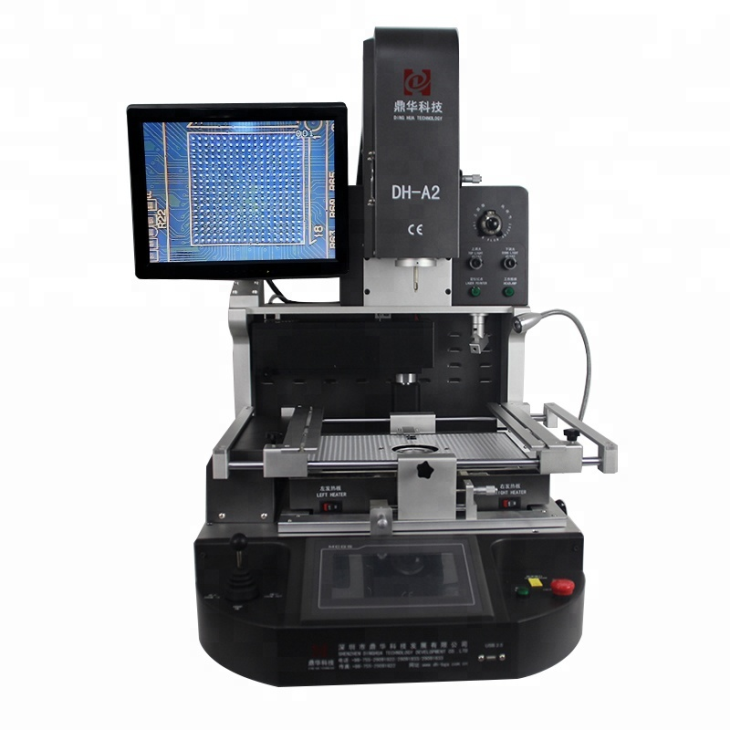

SMD-hitsaustyökalusarjat matkapuhelimen emolevylle
*kokonaisteho: 2500W*kaksi erillistä lämmitintä: yläkuuma ilma 1200w + alempi kuumailma 1200w *piirilevyn sijoitus: V-ura + yleiskiinnike + siirrettävä piirilevyhylly
Kuvaus
SMD-hitsaustyökalusarjat matkapuhelimen emolevylle
SMD (Surface Mount Device) -hitsaustyökalusarja matkapuhelimen emolevyille sisältää seuraavat työkalut:
1, Juotosrauta: Käytetään juotteen lämmittämiseen ja sulattamiseen, jolloin se valuu liitoksiin ja sulautuu pintoihin, joille se levitetään.
2,Jotteenpoistopunos: Juotoksenpoistopunosta käytetään poistamaan ylimääräinen tai väärä juote liitoksesta. Tästä on hyötyä virheiden korjaamisessa tai viallisten komponenttien poistamisessa.
3, Flux: Flux auttaa puhdistamaan ja valmistelemaan pintoja juottamista varten. Se auttaa myös juotteen virtaamisessa ja auttaa estämään hapettumista.
4, Juotospasta: Juotospasta, juotteen ja juoksutteen sekoitus, on hyödyllinen pinta-asennusjuottamiseksi, koska se pysyy paikoillaan ja auttaa estämään komponenttien liikkumisen juottamisen aikana.
6, Hienokärkiset pinsetit: Hienokärkiset pinsetit ovat välttämättömiä pienten SMD-komponenttien käsittelyyn. Ne mahdollistavat komponenttien tarkan sijoittamisen ja auttavat estämään herkkien osien vahingoittumisen.
7, suurennuslasi: Suurennuslasi on välttämätön emolevyn pienten osien tarkkaan tarkastamiseen.
8, savunpoisto: Juotoshöyryt voivat olla haitallisia hengitettyinä toistuvasti. Savunpoistolaite auttaa poistamaan nämä haitalliset höyryt.
9, Juotosimuri: Juotosimuri on työkalu, joka poistaa ylimääräisen juotteen tai vialliset komponentit imemällä ne pois levyltä.
10, antistaattinen rannehihna: Antistaattista rannehihnaa käytetään estämään sähköstaattista purkausta, joka voi vahingoittaa herkkiä elektronisia osia.
Nämä työkalut ovat välttämättömiä matkapuhelinten emolevyjen ja muun elektroniikan, jossa on pinta-asennuskomponentteja, korjaaminen tai muokkaaminen. Näiden työkalujen avulla voit varmistaa, että työsi on tarkkaa ja laadukasta, mikä parantaa elektroniikkalaitteidesi suorituskykyä ja pitkäikäisyyttä.
|
Erittely |
||
| 1 |
Kokonaisteho |
2500W |
| 2 |
2 erillistä lämmitintä |
Yläkuuma ilma 1200w, alempi kuuma ilma 1200w |
| 3 |
Jännite |
AC220V±10% 50/60Hz |
| 4 |
Sähköosat |
7" kosketusnäyttö + erittäin tarkka älykäs lämpötilan ohjausmoduuli + askelmoottoriohjain + PLC + LCD-näyttö + korkearesoluutioinen optinen CCD-järjestelmä + laserpaikannus |
| 5 | Lämpötilan säätö | K-Sensor suljettu silmukka + PID automaattinen lämpötilakompensointi + lämpötilamoduuli, lämpötilatarkkuus ±2 astetta |
| 6 | PCB-paikannus | V-ura + yleisteline + siirrettävä piirilevyhylly |
| 7 | Sovellettava piirilevyn koko | Kaikenlaiset matkapuhelimen emolevyt |
| 8 | Soveltuva BGA-koko | Kaikenlaiset matkapuhelimen BGA-siru |
| 9 | Mitat | 420 x 450 x 680 mm (P*L*K) |
| 10 | Nettopaino | 35 kg |
Pakkausluettelo
1. Kone: 1 sarja
2. Kaikki pakattu vakaisiin ja vahvoihin puisiin koteloihin, jotka soveltuvat tuontiin ja vientiin.
3. Yläsuutin: 3 kpl (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Pohjasuutin: 2kpl (34*34mm, 55*55mm)
4. Palkki: 2 kpl
5. Luumun nuppi: 6 kpl
6. Yleisteline: 6 kpl
7. Tukiruuvi: 5 kpl
8. Harjakynä: 1 kpl
9. Imukuppi: 3 kpl
10. Tyhjiöneula: 1 kpl
11. Pinsetti: 1 kpl
12. Lämpötila-anturin johto: 1 kpl
13. Ammatillinen ohjekirja: 1 kpl
14. Opetus-CD: 1 kpl
