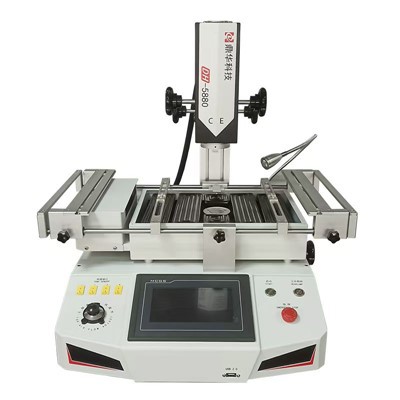

PCB Rework Station



Mikä on PCB-rework-asema?



PCB Rework Station on erikoistunut elektroninen korjaustyökalu, joka poistaa, vaihtaa ja juottaa tarkasti BGA (Ball Grid Array) -sirut ja muut kehittyneet SMT-komponentit painetuilla piirilevyillä (PCB). Tässä on miksi se on tarpeen ja miten se toimii.



1. Ongelma, jonka se ratkaisee: BGA-siruissa (löytyy kannettavissa tietokoneissa, puhelimissa, pelikonsoleissa, kuten Xboxissa, emolevyissä) on useita juotospalloja jokaisen sirun alla; ne eivät ole näkyvissä tai käytettävissä millään vakiojuottotyökalulla; niiden korjaaminen tai vaihtaminen vaatii kuitenkin tarkkuutta ja hallittua lämpöä.



2. Päätoiminto:



A. Poistaminen: Se lämmittää tasaisesti sirun ja sen alapuolella olevan piirilevyn alueen sulattaakseen juotospallot vahingoittamatta sirua tai piirilevyä, ja sitten käyttää tyhjiöimuria sirun irrottamiseksi.



B. Vaihto: Kun juotostyynyt on puhdistettu, uusi juotos on lisätty, BGA-rework-asema voi sijoittaa sirun oikein ja lämmittää alueen uudelleen juotosliitoksen muodostamiseksi (reflow).



3. Tärkeimmät osat ja kyvyt:



Tarkka lämmönsäätö: Se käyttää kuumailmasuuttimia niin, että lämpö keskittyy siruun, ja käyttää usein infrapuna-esilämmitysvyöhykettä lämmittääkseen koko piirilevyn erittäin hitaasti. Tämä auttaa estämään suurista lämpötilaeroista johtuvaa vääntymistä ja auttaa koko juotteen sulamaan kerralla.



Lämpötilaprofiili:‌ Mahdollistaa tietyn lämpötilaprofiilin asettamisen ja reaaliaikaisen näytön eri juotostyypeille ja komponenteille.



Kohdistus: Sisältää usein laserosoittimen, joka kohdistaa sirut täydellisesti sijoituksen aikana.



Vacuum Pickup Pen: Kuumien lastujen turvalliseen nostamiseen juottamisen jälkeen.



‌Edistynyt ohjaus:‌ Nykyaikaisissa asemissa (kuten DH-5830) on ‌kosketusnäyttö‌.



‌Lämmönvalvonta:‌Voi sisältää ‌ulkoisen lämpötila-anturin‌ PCB:n lämpötilan mittaamiseksi tarkasti.









Tuote	Parametri
Virtalähde	AC220V±10％ 50Hz
Nimellisteho	5500W
Huipputeho	1200w
Pohjavoima	1200w
Infrapuna teho	3000w
Yläilman{0}}virtauksen nuppi	Ylemmän kuuman{0}}ilmavirran säätöön (etenkin hyvin pienille/isoille lastuille)
Toimintatila	HD-kosketusnäyttö, digitaalinen järjestelmäasetus
Lämpötilaprofiilin säilytys	50 000 ryhmää
Lämpötilan säätö	K-anturi + suljettu piiri
Ylälämmittimen liike	Oikea/vasen, eteen/taakse, pyöri vapaasti
Lämpötilan tarkkuus	±2 astetta
Paikannus	Älykäs asemointi, piirilevyä voidaan säätää X-, Y-suunnassa "5 pisteen tuella" + V-ura PCB-kannatin + yleiskiinnikkeet.
PCB koko	Max 410×370 mm Min 22×22 mm
BGA-siru	2x2 - 80x80 mm
Pienin lastuväli	0,15 mm
Ulkoinen lämpötila-anturi	1 kpl
Mitat	570*610*570mm
Nettopaino	35kg
