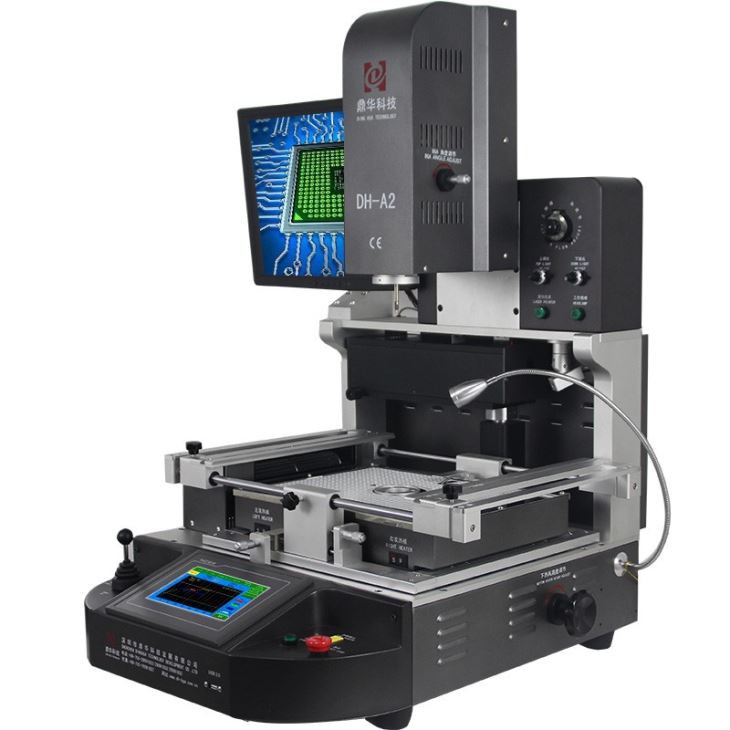

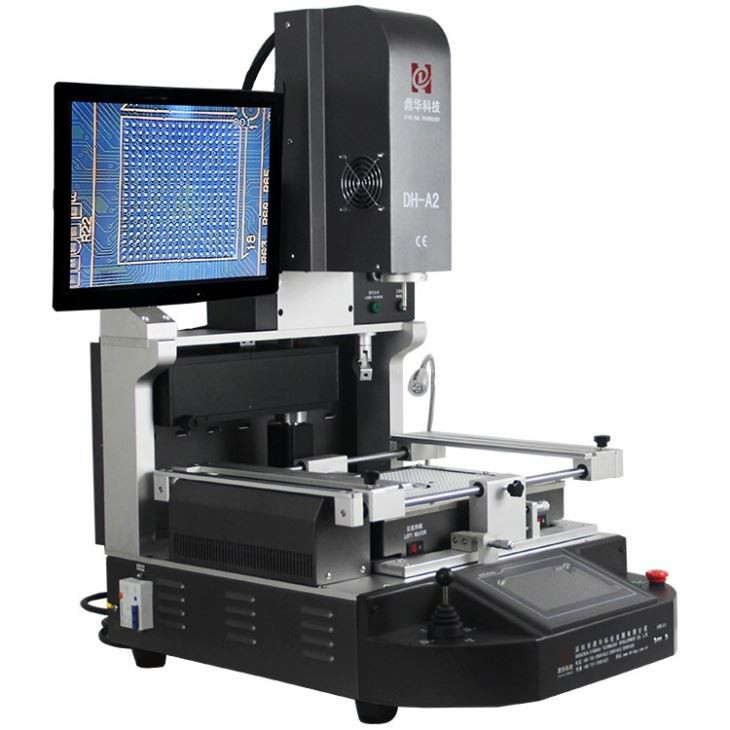

Mobile Ic -automaattipallokone
1. HD CCD optinen kohdistusjärjestelmä paikannukseen 2. ylivertainen turvatoiminto hätäsuojauksella 3. ylälämmityspää ja asennuspää 2 in 1 -malli 4. yläilmavirtaus säädettävissä vastaamaan minkä tahansa sirutarpeen
Kuvaus
Siirrettävä ic-automaattipallokone
Siirrettävä IC-automaattipallokone on laite, jota käytetään integroitujen piirien (IC) korjaamiseen tai vaihtamiseen.
matkapuhelimen emolevy. Se on tehokas ja kustannustehokas tapa korjata vaurioituneet IC:t vaihtamatta niitä
koko emolevyn, mikä vähentää korjausaikaa ja kustannuksia teknikolle.
Uudelleenpallokone käyttää korjaukseen erilaisia prosesseja, kuten esilämmitystä, sulatusta, kohdistusta, uudelleenvirtausta ja jäähdytystä.
tai vaihda IC mobiililaitteessa. Prosessi sisältää vaurioituneen IC:n poistamisen emolevyltä,
alueen kohdistaminen, erikoisseoksesta valmistetut uudet kuulat poistetun IC:n tarkkaan kohtaan ja juottaminen
uusi IC emolevylle.
Automaattinen uudelleenpallokone säästää aikaa ja vähentää emolevyn vaurioitumisriskiä, kuten se on suunniteltu
Tee tämä automaattisesti ja varmista, että uudelleenpalloprosessi suoritetaan tehokkaasti.
Yhteenvetona voidaan todeta, että siirrettävä IC-automaattipallokone on välttämätön työkalu matkapuhelinkorjausteknikoille, koska
nopeuttaa korjausprosessia ja säästää kustannuksia korjaamalla emolevyn kokonaan vaihtamisen sijaan.
| Kokonaisteho | 5500W |
| 3 erillistä lämmitintä | Ylälämpöilma 1200w, alempi kuumailma 1200w, alempi infrapunaesilämmitys 3000w |
| Jännite | 110–240 V plus /-10 prosenttia 50/60 Hz |

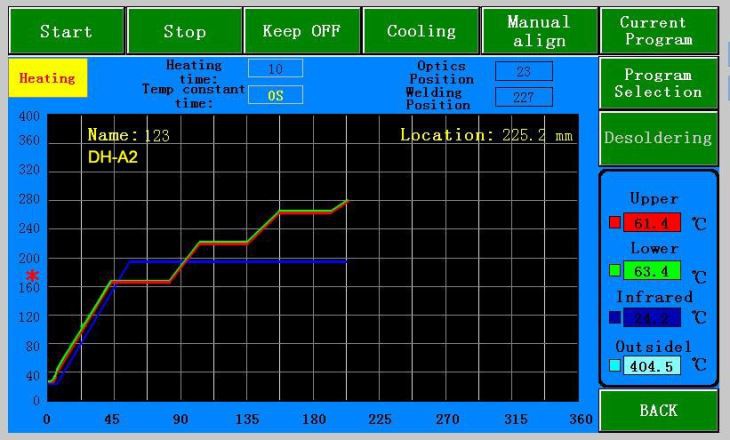

| Sähköosat | 7 tuuman kosketusnäyttö ja erittäin tarkka älykäs lämpötilan säätömoduuli sekä askelmoottoriohjain plus PLC ja LCD-näyttö sekä korkearesoluutioinen optinen CCD-järjestelmä sekä laserpaikannus |
| Lämpötilan säätö | K-Sensor suljettu silmukka plus PID automaattinen lämpötilakompensointi plus lämpötilamoduuli, lämpötilatarkkuus y ±2 asteen sisällä. |
| PCB-paikannus | V-ura plus yleiskiinnike sekä siirrettävä piirilevyhylly |
| Sovellettava piirilevyn koko | Max 370x410mm Min 22x22mm |
| Soveltuva BGA-koko | 1*1mm ~ 80x80mm |
| Mitat | 600 x 700 x 850 mm (P*L*K) |
| Nettopaino | 70 kg |
Lisäominaisuudet
① Kuuman ilmavirran yläosa on säädettävissä vastaamaan minkä tahansa lastun kysyntää.
② Juotospurkaus, asennus ja juottaminen automaattisesti.
③ Sisäänrakennettu laserpaikannus auttaa PCB:n nopeassa paikantamisessa.
④ Infrapunalämmitysjärjestelmä kolmella erillisellä lämmittimellä.
⑤ Asennuspää sisäänrakennetulla paineentestauslaitteella suojaamaan piirilevyä puristumiselta.

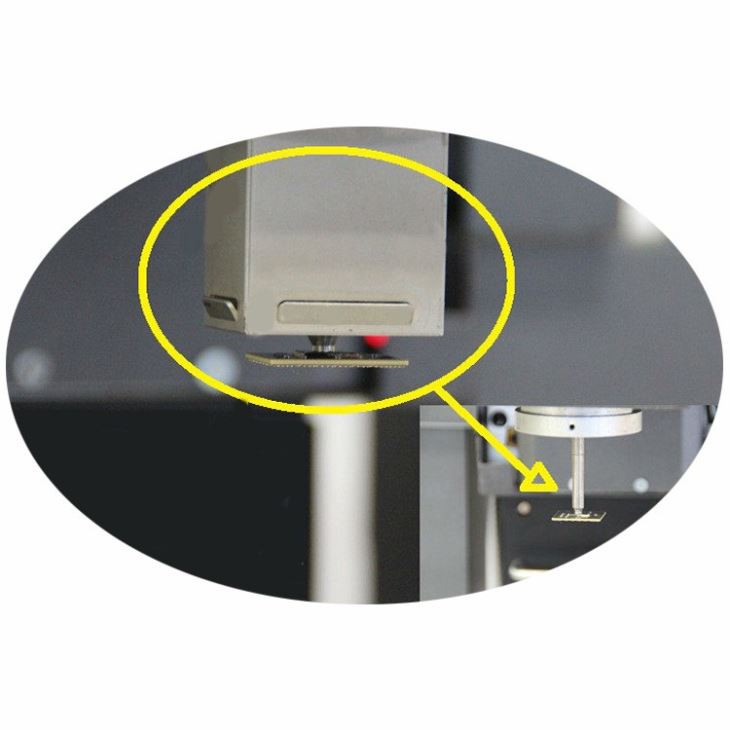

⑥ Kiinnityspäässä oleva sisäänrakennettu tyhjiö poimii BGA-sirun automaattisesti juottamisen jälkeen.

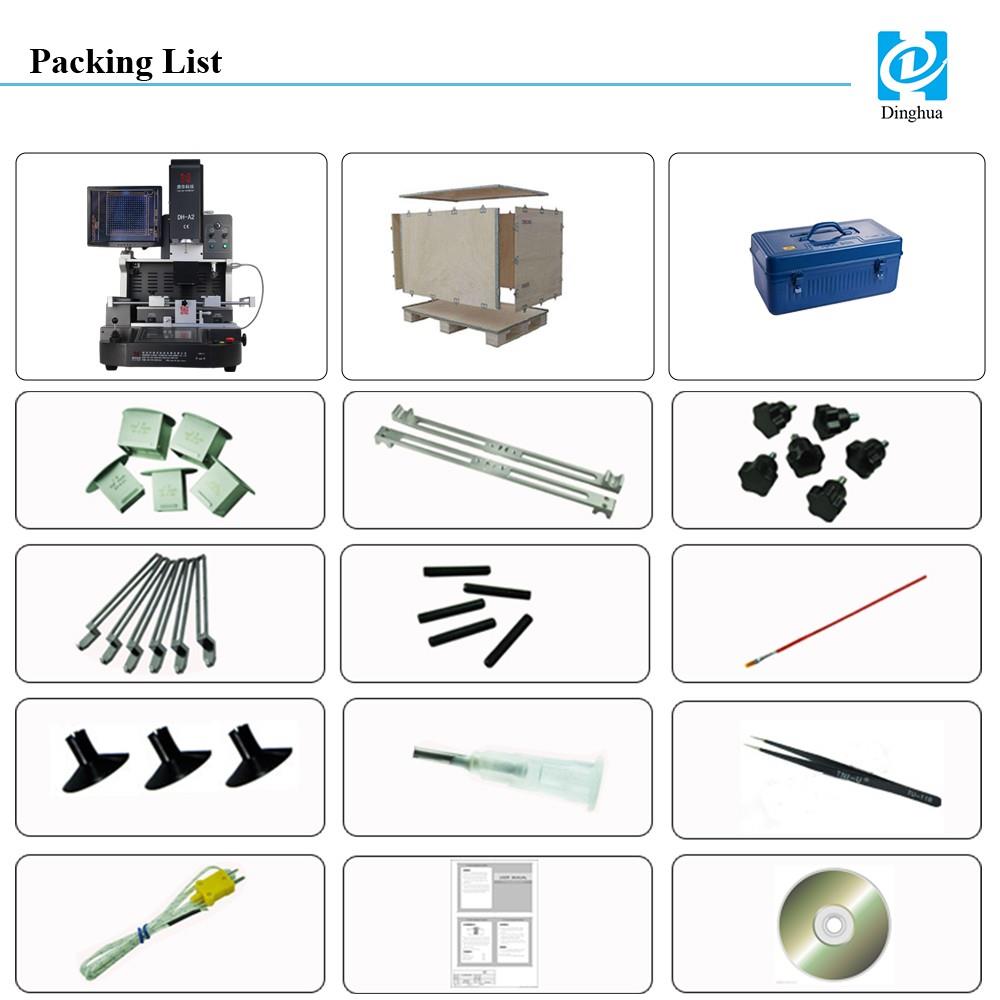

1. Kone: 1 sarja
2. Kaikki pakattu vakaisiin ja vahvoihin puisiin koteloihin, jotka soveltuvat tuontiin ja vientiin.
3. Yläsuutin: 3 kpl (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Pohjasuutin: 2kpl (34*34mm, 55*55mm)
4. Palkki: 2 kpl
5. Luumun nuppi: 6 kpl
6. Yleisteline: 6 kpl
7. Tukiruuvi: 5 kpl
8. Harjakynä: 1 kpl
9. Imukuppi: 3 kpl
10. Tyhjiöneula: 1 kpl
11. Pinsetti: 1 kpl
12. Lämpötila-anturin johto: 1 kpl
13. Ammatillinen ohjekirja: 1 kpl
14. Opetus-CD: 1 kpl
