BGA juotoskone
Päivitetty DH:sta-5860, ylempi kuumailmasäädettävä toiminto, mutta teräsverkko suojaa IR-kylvöaluetta, turvallisempi ja tehokkaampi erilaisille siruille/emolevyille, kuten ASIC hash board, Macbook, tietokone ja peli konsoli jne. korjaaminen.
Kuvaus
DH-5880 BGA-juotoskone, jossa on PID lämpötilan kompensointiin
Uusi suunniteltu BGA-rework kone, jossa on teräsverkko IR-esilämmitysalueen suojaamiseen, joka pystyy korjaamaan lähes lastuja, kuten
BGA, QFN, LGA, DMA, POP jne. tietokoneissa, macbookeissa, kannettavissa tietokoneissa, pöytäkoneissa, hasb-levyissä, pelikonsoleissa ja muissa emolevyissä ja niin edelleen.
Ⅰ. BGA-juotoskoneen parametrihash-levyn korjaukseen
| Virtalähde | 110–240 V plus /- 10 prosenttia 50/60 Hz |
| Nimellisteho | 5400W BGA juotoskone |
| Ylempi kuumailmalämmitin | 1200W BGA juotoskone |
| Alempi kuumailmalämmitin | 1200W BGA juotoskone |
| Alempi IR-esilämmitysalue | 3000W (erinomainen IR-esilämmitysalue, joka sopii suurempiin PCBa-kokoihin) |
| PCB-paikannus | V-ura, liikkuva X/Y-akseli universa-kiinnikkeillä |
| Sirun sijoitus | Laser osoittaa sen keskellekorjaa antminer hash board |
| Touchscreem | 7 tuumaa, reaaliaikaiset lämpötilakäyrät |
Lämpötilaprofiilien varastointi | Jopa 50,000.00 ryhmäähash boardin korjauspalvelu |
Lämpötilan säätö | PID, K-tyyppi, suljettu silmukka |
Lämpötilan tarkkuus | ±2 astetta |
PCB koko | Max 500×400 mm Min 20×20 mm |
| Sirun koko | 2*2~90*90mmantminer l3 hashboardin korjaus |
| Pienin lastuväli | 0.15 mmkorjaa hashboard |
| Termopari | 4 kpl (valinnainen|)asic hash boardin korjaus |
| UlottuvuusBGA-juotoskoneesta | L500*L600*K700mm |
| NettopainoBGA-muokkauskoneesta | 41 kg |
Ⅱ. BGA-rework-koneen rakenne käytetään antminer s9 hash boardin vaihtoon
BGA-koneen toimintaohjes9 tiivistelevyn korjaus
yläpää: ylempi kuumailmalämmitin sisällä, jota voidaan siirtää ylös, alas, taaksepäin, eteen, vasemmalle ja oikealle varmistaaksesi, että työstöprosessi on mukavampiantminer s9 hash boardin korjaukseen
Laakeri ympyrä: korkeussäädettävä
Yläsuutin:erilaisia magnetismilla suuttimia, joita voidaan kääntää 360 astettaantminer l3 plus hash boardin korjaukseen
LED-valo:10 W työvalo joustavalla valovarrella, joka voidaan taivuttaa eri asentoihinhashboardin korjaukseen
Ristivirtaustuuletin:piirilevyn ja sirujen jäähdyttäminen työskentelyn jälkeen tai kun hätäpainiketta painetaanftai BGA-kone
Alempi suutin:erilaisia magnetismilla suuttimia, joita voidaan kääntää 360tutkinnonvartenmobiili ic-palautuskone
Thermoparin portit: 4 kpl ulkoisen lämpötilan testausta, joka voi auttaa teknikkoa tarkkailemaan emolevyn tai sirun todellisia lämpötilojagamle-konsolista, macbookista, tietokoneesta ja asic-hashboardista
Virtakytkin:koko koneen sähkönsyöttö, joka tarjoaa turvallisemman ratkaisun sähkövuodon tai oikosulun sattuessa, se katkaistaan välittömästiautomaattiselle bga-rework-asemalle
Nuppi:Ylempi kuumailmasäätö 10 eri hakkeellaautosta, tietokoneesta ja matkapuhelimesta ja niin edelleen.
Kosketusnäyttö:7 tuumaa, herkkä käyttöliittymä lämpötilan, ajan ja muiden parametrien esiasetusta varten
Kytke pois päältä/päälle:paina alasprosessorin uudelleenpalloilukoneesta
Laserpiste:osoittaa sirun keskelle
Hätä:Jos ilmenee hätätilanteita, paina painiketta välittömästiautomaattiseen uudelleenpallokoneeseen
Ⅲ.Kuvituksen esittelyautomaattinen bga-palautuskone
Laserpistematkapuhelimen ic reballing koneeseen
Lämpöpari (4 kpl portteja)kannettavalle bga koneelle
Tehokas poikkivirtaustuuletinic-palautuskoneen hinnasta
Hätäpysähdysbga-sijoituskoneesta
Tyhjiökynä lastun imua vartenlaser bga reballing kone
10W LED-työvalobga reflow koneesta

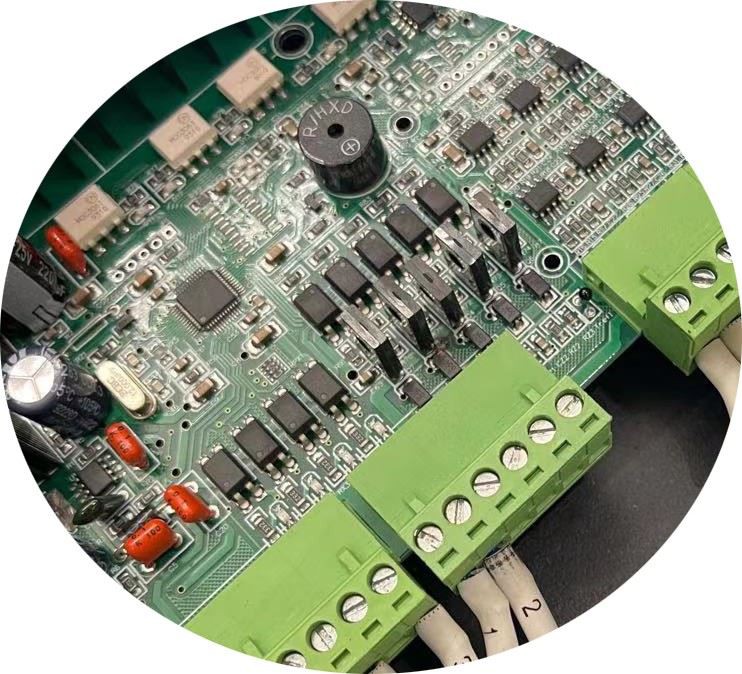

emolevy toimii huolellisesti ja tasaisesti BGA-kone kannettavalle tietokoneelle
Ⅳ. Työvideobga juotoskoneesta
korjauskone, ic-reballing kone
Ⅴ. Toimitus ja pakkauskorjausasemakoneesta
Voit valita useilla tavoilla, kuten Fedex, TNT, DHL, SF; merikuljetus, lentoliikenne ja maakuljetus (rautatie).
Ja rautatie on saatavilla näille Aasian ja Euroopan maille.uudelleenpallokoneen hintaan
Puinen laatikko tai laatikko, jota ei tarvitse kaasuttaa uudelleen mihinkään maahan tai alueeseen, on puutangot kiinnitettyinä tai vaahdolla täytettynä
sisällä, mikä varmistaa, että laatikot voidaan lähettää millä tahansa yllä kuvatulla tavalla.automaattinen uudelleenpallokone
Ⅵ. Huoltopalvelupallo-ic juotoskoneesta
Yleensä 1–3 vuotta lämmittimille tai IR-keramiikalle, 1 vuosi koko BGA-muokkauskoneelle ja ilmainen palvelu koko käyttöiän ajan.
Jatkamme osien toimittamista pienellä hinnalla takuuajan jälkeen.
Palvelut ovat verkossa, kuten Wechat, WhatsApp, Facebook ja Tiktok jne. Voimme toki antaa tarvittaessa
insinööri paikan päällä opastamaan.bga-kone emolevylle
Ⅶ.Asiaankuuluvaa tietoa siruista ja painetusta piirilevystä
Kehittyvät teknologiat ovat saaneet pakkausten ja piirilevykokoonpanon mitat pienemmiksi, kevyemmiksi ja ohuemmiksi. Elektroniikkateollisuus on mennyt pitkälle komponenttien miniatyrisoinnissa. Area array -paketit ovat alue, jolla miniatyrisointi on tapahtunut jännittävää vauhtia. Ball-Grid-Array (BGA) -paketit ovat muuttuneet pienemmiksi Chip-Scale Packageiksi (CSP) ja edelleen Wafer-Level CSP:iksi (WLCSP).automaattinen bga-reballing kone voi korjata ne
Painettujen piirilevyjen alueen minimoimiseksi ja signaalin eheyden lisäämiseksi on kehitetty CSP-pinoamista, ja niitä käytetään tällä hetkellä Huawein tuotteissa. Tätä tekniikkaa kutsutaan usein nimellä Package-On-Package (POP).lastujen pallotuskone
Pienennösten lisävaatimuksen myötä paljasmeistit, kuten Chip-On-Board (COB) ja Flip Chip (FC), jotka yhdistyvät perinteisen pinta-asennusteknologian (SMT) kokoonpanoon, ovat nousseet suureksi kysyntäksi. Poistamalla pakkauksen muottimateriaalit komponenttien pinta-alaa voidaan edelleen pienentää.bga sijoituskone
Muut miniatyrisointialueet ovat passiivisissa sirukomponenteissa, kuten 01005 ja 00800 4. 01005 on komponentti, jonka mitat ovat 0,016" x 0,008" (0,4 mm x 0,2 mm metrimitoissa), ja 008004 on komponentti, jonka mitat ovat 0,008" x 0,004" (0,25 x 0,125 mm). Jotkut rajat ylittävät yritykset olivat aloittaneet 01005-komponenttien tutkimuksen ja kehittämisen vuoden 2008 tienoilla, ja kehitys on mahdollistanut sen jälkeen avainasiakkaidemme tukemisen 01005-komponenttien tuotteiden valmistuksessa volyymituotannossa. Miniatyrisointitrendin tahdissa seuraavan sukupolven 008004-komponenttien kehitystyötä ollaan parhaillaan käynnissä vastaamaan asiakkaiden tarpeita lähitulevaisuudessa.bga ic reballing kone
Pakkausten miniatyrisointimahdollisuuksien lisäksi monet yritykset ovat myös kehittäneet prosessin monimutkaisille ja suuritiheyksisille piirilevyille, joissa on upotettu ontelo, vähentämään lopputuotteen kokonaispaksuutta. Ontelot voivat pienentää CSP-, POP- ja COB-korkeuksia.
Kaiken kaikkiaan tärkeät toimijat ovat olleet erittäin aktiivisia kehittäessään edistyneitä tekniikoita vastaamaan pienentämisen haasteisiin, koska pakkauksen mitat ovat pienentyneet merkittävästi. Tällä hetkellä huaweilla on useita tuotantolaitoksia, jotka valmistavat tuotteita, joissa on 01005-siruja, CSP:itä, POP:ita ja COB:ita.
